SECTIONPLANE (指令)

建立剖面物件，做為穿過 3D 物件的切面。

查找

剖面平面物件會建立 3D 實體、曲面和網面的剖面。使用具有剖面平面物件的即時剖面可以分析模型，並將剖面另存成圖塊以便在配置中使用。

選項清單

會顯示以下選項。

選取面或任意點以找到剖面線

指定面以建立剖面物件平面。

您也可以在螢幕上選取不在面上的任意點，以建立獨立於實體或曲面的剖面物件。第一個點會建立供剖面物件繞其旋轉的點。

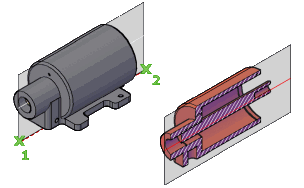

繪製剖面

使用多個點定義剖面物件，以建立帶有轉折的剖面線。

此選項會建立處於「剖面邊界」狀態的剖面物件，並會關閉即時剖面。

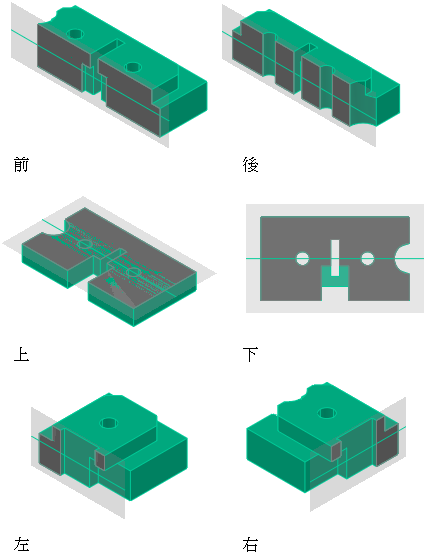

正投影

將剖面物件與相對於 UCS 的正交方位對齊。

會使用相對於 UCS (非目前視圖) 的指定方位建立包含所有 3D 物件的剖面物件。此選項會建立處於「剖面平面」狀態的剖面物件，並會打開即時剖面。
