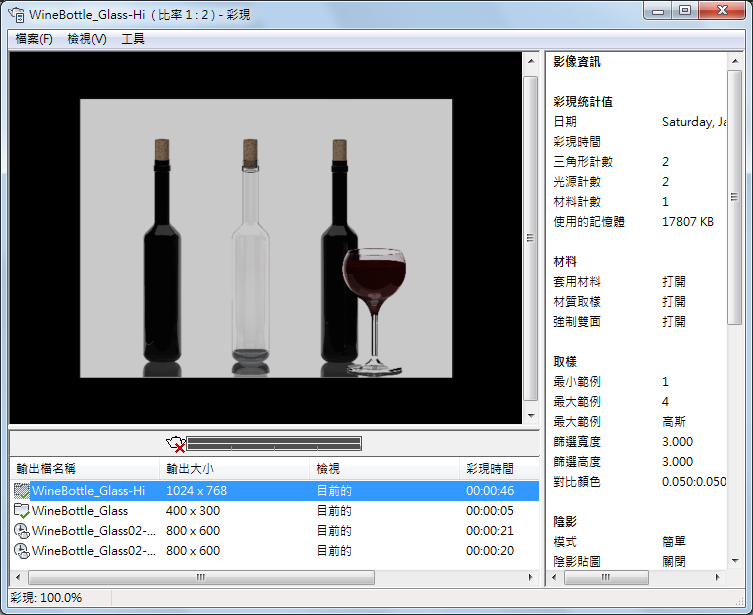

「彩現」視窗

顯示目前模型的彩現輸出。

「彩現視窗」分為以下三個窗格：

• 「影像」窗格。顯示彩現影像。
• 「統計」窗格。位於右側；展示用於彩現的目前設定。
• 「歷程」窗格 。位於底部；提供從目前模型彩現的最新影像歷程，並提供進度計量器以顯示彩現進度。

對於每個圖面，均會開啟獨立彩現視窗，您可從中建立彩現。任何圖面中的彩現均會永遠顯示在與其對應的彩現視窗中。

透過「彩現視窗」，您可以

• 將影像儲存至檔案。
• 將影像複本儲存至檔案。
• 監控目前彩現的進度。
• 審閱用於目前彩現的設定。
• 追蹤模型的彩現歷程。
• 從彩現歷程清除、刪除或清除並刪除影像。
• 拉近彩現影像的某個區段、平移影像，然後拉遠。

選項清單

會顯示以下選項。

「檔案」功能表

儲存彩現影像。

儲存

將影像儲存為點陣圖檔。請參閱「儲存並重新顯示彩現影像」以取得更多資訊。

當您彩現至「彩現」視窗時，不能使用 SAVEIMG 指令。只有在彩現到視埠時，才能套用這個指令。

儲存複本

將影像的複本儲存至新位置，而不影響目前項目的儲存位置。

結束

關閉「彩現視窗」。

如果重新開啟彩現視窗，則會保留過去彩現的歷程。

「檢視」功能表

顯示組成「彩現視窗」的不同元素。

狀態列

顯示「歷程」窗格下的狀態列。

「統計」窗格

顯示整個「統計」窗格。

「工具」功能表

提供拉近和拉遠彩現影像的指令。

拉近

在影像窗格中拉近彩現。拉近後，您可以平移影像。

拉遠

在影像窗格中拉遠彩現。

影像窗格

彩現程式的主要輸出目標。

縮放係數

縮放係數的範圍是從 1:64 至 64:1 (以 2 的乘方為單位)。您可以使用滑鼠滾輪變更縮放係數。

進度計量器/狀態列

完成影像之前會發生四個階段：轉譯、光子光跡追蹤、最終聚集和彩現。進度計量器分成兩部分，可以報告兩條資訊。

• 上部列報告目前階段中的進度。
• 下部列展示整個彩現完成的進度。

會永遠發生轉譯和彩現階段。只有啟用相應選項時，才會發生光子光跡追蹤與最終聚集階段。所示的處理時間僅包含作用中的階段的時間。

您還可以按一下進度計量器旁邊的 X 圖示，或按 Esc，來取消彩現。

位於「彩現視窗」左下角的狀態列會重複顯示進度計量器上部列的進度。

「歷程」窗格

儲存在歷程項目中的資料包括

• 輸出檔名稱。彩現的檔名和告訴您彩現類型的指示器。
• 輸出大小。
• 檢視。正在彩現的視圖名稱。如果未使用具名視圖，則會將該視圖儲存為目前視圖。
• 彩現時間。預估的彩現時間 (小時：分：秒)。
• 彩現預置。用於彩現的彩現預置的名稱。

將儲存任何具有檔名的歷程項目。

「歷程」窗格 - 快顯功能表

在某歷程項目上按一下滑鼠右鍵會顯示包含下列選項的功能表︰

再次彩現

重新啟動所選歷程項目的彩現程式。

儲存

顯示可將影像儲存至磁碟的「彩現輸出檔」對話方塊。如果已選取了暫時項目，則儲存作業會將其轉換為一般項目。

儲存複本

將影像儲存至新位置，而不影響項目中的儲存位置。將顯示「彩現輸出檔」對話方塊。

使彩現設定成為目前設定

如果存在多個使用不同彩現預置的歷程項目，載入與所選歷程項目關聯的彩現設定。

從清單中移除

從歷程中移除項目，但保留所有相關的影像檔。

刪除輸出檔

從「影像」窗格中移除彩現影像。

「統計」窗格

此資訊是從「彩現預置管理員」對話方塊中的設定和在彩現期間產生的資訊中衍生的。
