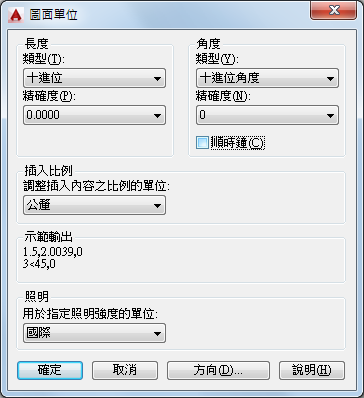

「圖面單位」對話方塊

控制座標和角度顯示的精確度和格式。

選項清單

會顯示以下選項。

長度

類型

設定測量單位的目前顯示格式。

這些值包括「建築」、「十進位」、「工程」、「分數」和「科學」。「工程」和「建築」格式以英呎和英吋來顯示，並假設每個圖面單位代表一英吋。其他格式可代表任何實際單位。

精確度

設定線性測量值顯示所採用的小數位數或分數大小。

角度

指定目前的角度格式，以及目前角度顯示的精確度。

類型

設定角度的目前顯示格式。

精確度

設定角度的精確度顯示。

在進行各種角度測量時可使用以下慣例：

• 十進位度：十進位數字。
• 分度：小寫的 g 字尾。
• 弳度：小寫的 r 字尾。
• 度/分/秒：d 表示度，' 表示分，" 表示秒；例如 123d45'56.7"。
• 土地測量單位：N 或 S 表示北向或南向的方向角，度/ 分/ 秒表示表示角度西向或東向與正北或正南之間的距離，E 或 W 表示東向或西向；例如，N 45d0'0" E。 角度永遠小於 90 度，且會以「度/分/ 秒」格式顯示。 如果角度是正東西南北，則只會顯示代表羅盤點的單一字母。

順時鐘

控制要以順時鐘或逆時鐘方向測量正角度。

插入比例

控制在目前圖面中所插入圖塊和圖面的比例。

當您插入圖塊或圖面時，如果建立這些圖塊和圖面所使用的單位與目前圖面使用的單位不同，插入比例值會修正不相符的情況。如果您不想調整圖塊或圖面的比例，請指定「無單位」。

註: 如果在來源圖塊或目標圖面中將「插入比例」設定為「無單位」，則會參考「原始內容單位」與「目標圖面單位」設定以決定調整比率。這些設定位於「使用者偏好」頁籤的「選項」對話方塊中。

範例輸出

顯示目前單位及角度設定的範例。

照明

控制目前圖面中光度控制光源強度的測量單位。

註: 若要建立及使用光度控制光源，請指定「一般」以外的單位。此外，光度控制光源會使用插入比例來決定彩現時使用的單位，因此應將「插入比例」設定為「無單位」以外的單位型式。

方向

顯示「方向控制」對話方塊。
