HIDE (指令)

重生抑制隱藏線的 3D 線架構模型。

查找

當您檢視 3D 線架構模型時,會顯示所有的直線 (包括由其他物件隱藏的直線)。HIDE 指令可從螢幕上去除隱藏線。

可隱藏其他物件的物件包括圓、實體、文字、面域、寬聚合線段、3D 物件以及厚度非零值物件的擠出邊。擠出的圓、實體和寬聚合線段,將視為具有頂面和底面的實體物件。

您無法在其所在圖層為凍結的物件上使用 HIDE 指令,則不能對這些物件使用 HIDE 指令;然而,如果其所在的圖層已關閉的物件上使用 HIDE 指令。

若要隱藏使用 MTEXT 或 TEXT 建立的文字,則必須將 HIDETEXT 系統變數設定為 1,或為文字指定厚度值。

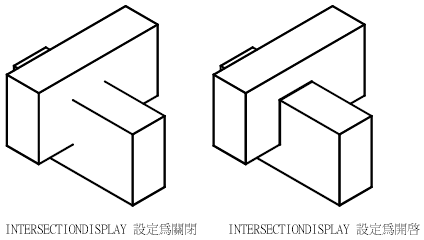

使用 HIDE 指令時,如果系統變數 INTERSECTIONDISPLAY 處於打開狀態,則 3D 曲面的面到面相交會顯示為聚合線。

「3D 隱藏」視覺型式不使用 INTERSECTIONDISPLAY 的設定。(不適用於 AutoCAD LT)。

如果系統變數 DISPSILH 處於打開狀態,則 HIDE 僅會顯示 3D 實體物件的剪影邊。它不會展示由包含刻面的物件產生的內部邊。

如果系統變數 HIDETEXT 處於關閉狀態,則生成隱藏視圖時,HIDE 將忽略文字物件。無論是否被其他物件遮蓋,文字物件一般都會顯示,同時文字物件遮蓋的物件也不受影響。
