徑向標註使用可選擇的中心線或中心標記測量弧與圓的半徑與直徑。
徑向標註有兩種類型：
- DIMRADIUS 會測量弧或圓的半徑，並顯示以字母 R 開頭的標註文字。
- DIMDIAMETER 會測量弧或圓的直徑，並顯示以直徑符號開頭的標註文字。
對於水平標註文字，如果水平方向上的徑向標註線角度大於 15 度，則將在標註文字旁會繪製一條一個箭頭長的鉤線，亦稱為指示線或連字線。
控制延伸線

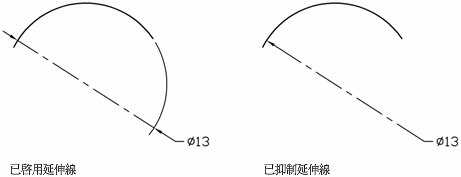

當標註弧時，徑向標註或直徑標註不必直接沿著弧放置。如果將標註放置在弧終點之外，要麼會沿著被標註的弧的路徑繪製延伸線，要麼不繪製延伸線。當抑制 (關閉) 延伸線時，透過弧的中心點而不是向延伸線繪製徑向標註或直徑標註的標註線。

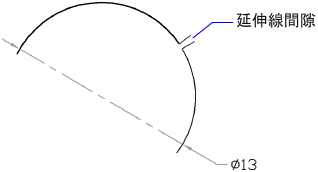

DIMSE1 系統變數控制繪製徑向標註或直徑標註時，如果其放置於弧端點之外，是否一起繪製延伸線。當未抑制弧延伸線的顯示時，弧與弧延伸線之間會產生間隙。由 DIMEXO 系統變數控制繪製的間隙的大小。
控制中心線與中心標記
視標註型式的設定而定，會自動產生直徑標註與半徑標註的中心標記與中心線。只有標註線被置於圓或弧的外部時，才會建立它們。您可以使用 DIMCENTER 指令，直接建立中心線與中心標記。
您可以使用系統變數 DIMCEN 和「標註型式」對話方塊，控制中心線和中心標記的大小與可見性。
中心線的大小是指中心線線段在圓或弧之外延伸的長度。它也是中心標記與中心線起點之間的間隙大小。中心標記的大小是指圓或弧的中心點到中心標記結尾的距離。
建立轉折半徑標註
使用 DIMJOGGED 指令，您可以在弧或圓的中心點位於配置之外並且無法在其實際位置上顯示時，建立轉折的半徑標註，該標註也稱為「縮短的半徑標註」。可以將標註原點指定在更方便的位置，稱為中心位置取代。
您可以在「標註型式」對話方塊，於「半徑標註轉折」下，控制轉折的預設角度。
轉折半徑標註建立之後，您便可以透過以下方式修改轉折與中心位置取代：
- 使用掣點移動特徵
- 使用「性質」選項板變更特徵的位置
- 使用 STRETCH 指令
在以 AutoCAD 2006 為基礎的產品其之前的版本中，可以檢視轉折半徑標註，但不能對其進行編輯。
