標示樣板對話方塊 (資料庫連結管理員)

將格式套用到標示上。

存取方式

「資料庫連結」「樣板」「新標示樣板」(在「選取資料庫物件」對話方塊內選取連結樣板，然後選擇「繼續」）。

資料庫連結管理員按鈕 選取資料庫表格、連結樣板、或標示樣板，然後選擇「新標示樣板」按鈕。如果選取標示樣板，程式會直接開啟「標示樣板」對話方塊，而不會先顯示「新標示樣板」對話方塊。

資料檢視按鈕 從標示樣板清單中選擇「新標示樣板」，然後選擇「建立獨立式標示」或「建立貼附標示」按鈕圖示列。如果沒有為目前圖面中所選資料庫表格定義的連結樣板，程式將顯示「新連結樣板」對話方塊。

在「資料庫連結管理員」中的連結樣板或資料庫表格上按一下右鍵，然後選擇「新標示樣板」

按兩下「資料庫連結管理員」中的標示樣板。這個方法會直接開啟「標示樣板」對話方塊，而不會首先顯示「新標示樣板」對話方塊。

在「標示樣板」對話方塊開啟前，會顯示「新標示樣板」對話方塊，您可在其中命名標示樣板。

選項清單

會顯示以下選項。

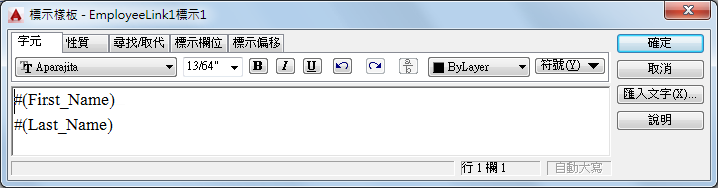

「字元」頁籤

控制使用鍵盤輸入的文字或匯入的文字的字元格式。

字體

指定新文字的字體，或變更所選文字的字體。

高度

以圖面單位設定新文字的字元高度或變更所選文字的高度。預設值基於目前的文字型式。如果目前文字型式沒有固定高度，則文字高度是系統變數 TEXTSIZE 中儲存的值。

粗體

為新文字或所選文字，打開或關閉粗體格式。這個選項只適用於使用 TrueType 字體的字元。

斜體

為新文字或所選文字，打開或關閉斜體格式。這個選項只適用於使用 TrueType 字體的字元。

底線

為新文字或所選文字，打開或關閉底線。

退回

退回動作，包括對文字內容或文字格式的變更。也可以使用 Ctrl+Z。

重做

重做動作，包括對文字內容或文字格式的變更。也可以使用 Ctrl+Y。

堆疊、取消堆疊

如果選取的文字中包含堆疊字元，則建立堆疊文字 (例如分數)。此外，如果選取的是堆疊文字，則取消堆疊。當使用堆疊字元、脫字記號 (^)、正斜線 (/) 與井字號 (#) 時，堆疊字元左邊的文字將堆疊在字元右邊的文字頂上。

依預設，含有脫字記號的文字會轉換成向左對齊的公差值。包含正斜線的文字轉換為置中對齊的分數；包含反斜線的文字轉換為與較長文字字串的長度相同的水平線。含有井字號的文字會轉換成以對角線來分隔的分數，高度為兩個文字字串的高度。對齊分數線上面的字元會向右下對齊；對角線下面的字元會向左上對齊。

文字顏色

指定新文字的顏色，或變更選取的文字之顏色。

可以為文字指定與其所在圖層相關聯的顏色 (「ByLayer」)，或包含該文字的圖塊的顏色 (「ByBlock」)。您也可以從顏色清單中選取一種顏色，或按一下「其他」，以開啟「選取顏色」對話方塊。

符號

在游標位置插入符號或不分行的空格。您可以手動插入這些符號。請參閱〈符號和特殊字元〉

子功能表中會列示常用的符號。按一下「其他」以顯示「字元對應表」對話方塊，其中包含了系統中每種可用字體的整個字元集。選取一種字元並按一下「選取」，將其放置在「要複製的字元」方塊中。選取了所有要使用的字元後，請按一下「複製」並關閉該對話方塊。在「標示樣板」對話方塊中，按一下右鍵，然後按一下「貼上」。

可以以 SHX 字體以及 AutoCAD 2000 與更高版中自帶的與這些字體對等的 TrueType 字體來使用歐元符號。如果鍵盤不帶歐元符號，可按住 Alt 鍵並在數字鍵盤上輸入 0128。

不支援在垂直文字中使用符號。

註: 在對話方塊中，直徑符號顯示為 %%c，但是在標示中能夠正確顯示。不分行的空格在全形作業系統中不適用。

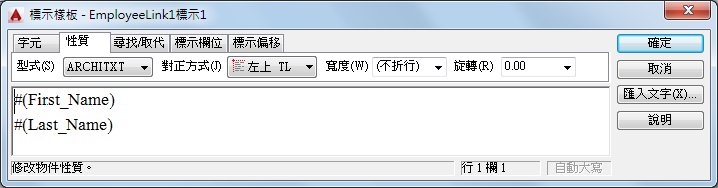

「性質」頁籤

控制套用至整個標示樣板的性質。

型式

將文字型式套用到標示。目前型式儲存在系統變數 TEXTSTYLE 中。如果將新型式套用到既有標示樣板，則會取代字元格式的字體、高度及粗體或斜體屬性。堆疊、底線與顏色屬性將保留在套用了新型式的字元中。不會套用具有左右反向或上下顛倒效果的型式。如果將具有垂直效果的型式套用到 SHX 字體，則在「標示樣板」對話方塊中，文字將水平顯示。

對正方式

設定標示的對正方式和對齊方式。「左上」選項是預設設定。輸入在行末的空格包括部分文字且影響行的文字對正。文字為正中、靠左或靠右對齊與左右文字邊界有關。相對於頂端、底端文字邊界，文字會向頂端、向底端或向中央對齊。請參閱 MTEXT 指令行，以取得九個對正方式選項的說明。

寬度

為新文字或所選文字設定段落寬度。「不折行」選項可產生單一行。該選項不會影響單獨字元的寬度。

旋轉

使用目前的角度測量單位 (度、弳度、分度 ) 設定標示的旋轉角度。

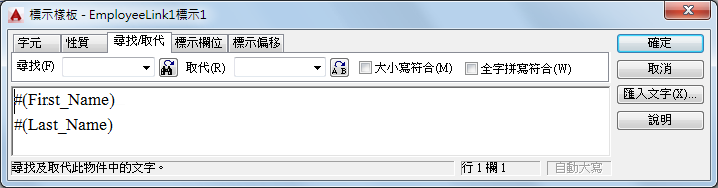

「尋找/取代」頁籤

在標示樣板中搜尋指定的文字字串，並將其取代為新文字。

尋找

定義要搜尋的文字字串。

「尋找」按鈕

開始搜尋「尋找」中的文字字串。若要繼續搜尋，請再按一下「尋找」按鈕。

取代為

定義取代「尋找目標」方塊內文字的文字字串。

「取代」按鈕

將亮顯文字取代為「取代為」方塊內的文字。

大小寫相符

僅尋找所有字元的大小寫均與「尋找」中的文字相符的文字字串。若清除此選項，將忽略大小寫來尋找與指定字串相符的字串。

全字拼寫符合

只尋找符合「尋找目標」方塊內文字的完整單字。如果文字是其他文字字串的一部分，則會予以忽略。當清除此選項時，會尋找所有相符的字串，而不論它是完整單字，或是其他單字的一部分。

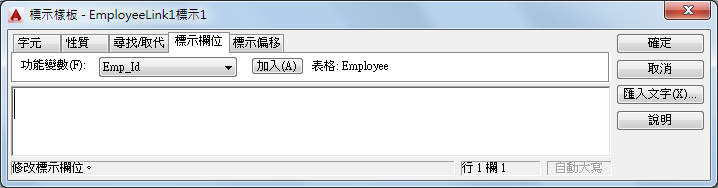

「標示欄位」頁籤

指定基於此樣板建立標示時所要顯示的資料庫表格欄位。

欄位

顯示目前資料庫表格內可併入標示中的欄位清單。您可以併入來源表格中任意數目的欄位。

加入

將在「欄位」清單中選取的欄位加入到標示中。

表格

顯示目前資料庫表格的名稱。

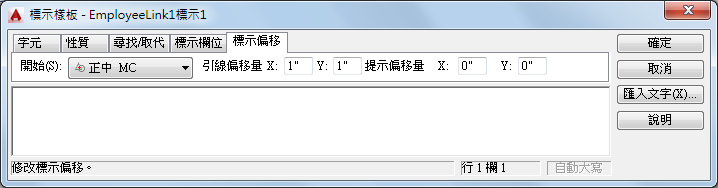

「標示偏移」標示

定義兩個標示插入點的 X 與 Y 座標偏移；如果是貼附標示，還定義與其關聯的引線物件。

啟動

指定引線物件的起點。該點是相對於標示所貼附圖形化物件的實際範圍定義的。「起點」對獨立式標示沒有作用，因為它們沒有相關聯的引線物件。

引線偏移量

指定複線文字物件相對於關聯的引線物件的 X 和 Y 偏移量。依預設，X 與 Y 的「引線偏移量」選項會設為 1，指示標示文字在 X 與 Y 平面上，從引線物件尖端開始偏移一個單位的距離。「引線偏移量」設定僅套用於貼附標示。

提示偏移量

為貼附標示與獨立式標示指定引線提示或標示文字偏移值。就貼附標示而言，「提示偏移量」指定自引線物件提示的「起點」中指定值的 X 與 Y 偏移量。對於獨立式標示而言，「提示偏移量」指定自指定給標示的插入點開始的 X 和 Y 偏移。
