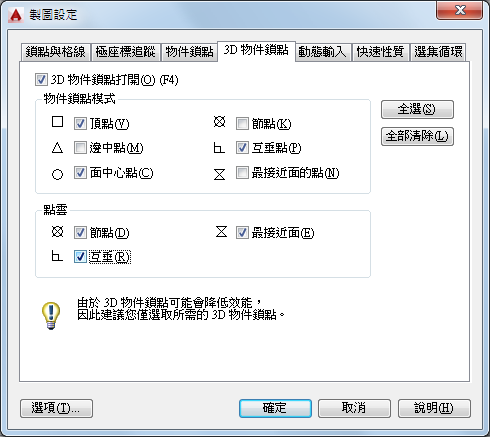

控制 3D 物件的常駐式物件鎖點設定。
使用常駐式物件鎖點設定，您可以在物件上的精確位置指定一個鎖點。選取多個選項時，會套用所選鎖點模式，以返回距離鎖點方塊中心最近的點。按 Tab 可循環選擇選項。
選項清單
3D 物件鎖點打開
打開與關閉 3D 物件鎖點。物件鎖點在打開狀態時，在 3D 物件鎖點模式下選取的 3D 物件鎖點會處於作用中。(3DOSMODE 系統變數)
物件鎖點模式
列示 3D 物件鎖點模式。
- 頂點
-
鎖點至最接近的 3D 物件頂點。
- 邊上的中點
-
鎖點至面邊的中點。
- 面的中心點
-
鎖點至面的中心點。

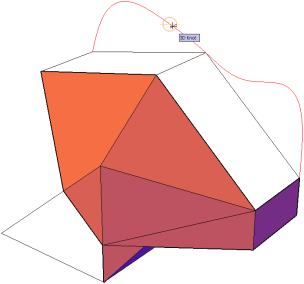

- 節點
-
鎖點至雲形線上的節點。

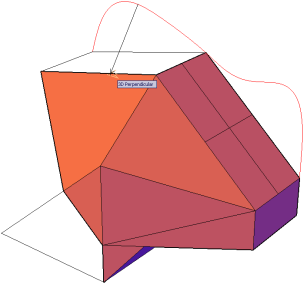

- 互垂點
-
鎖點至互垂於一個面的點。

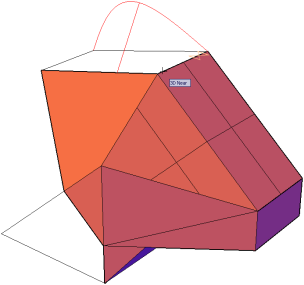

- 最接近面的點
-
鎖點至最接近 3D 物件面的點。
點雲
打開與關閉點雲物件鎖點。物件鎖點打開時，點雲物件鎖點會處於作用中狀態。(3DOSMODE 系統變數)
- 單點
- 鎖點至點雲上的節點，無論其中是否包含 ReCap 處理時的分段資料。
- 最接近平面
- 鎖點至點雲上平面線段中最接近的點。如果偵測到的點是平面線段的一部分，鎖點會連接至該線段的平面。如果線段亮顯已打開，當您取得點時將會顯示平面線段。需要 Autodesk ReCap 的分段資料。
- 互垂點
- 鎖點互垂至點雲上的平面線段。如果點已偵測到屬於平面線段，鎖點連接至中點互垂於平面的線段 (類似於鎖點互垂於實體的面)。如果線段亮顯已打開，當您取得點時將會顯示平面線段。需要 Autodesk ReCap 的分段資料。
- 全選
-
打開所有 3D 物件鎖點模式。
- 全部清除
-
關閉所有 3D 物件鎖點模式。
