UCSICON (指令)

控制 UCS 圖示的可見性、位置、外觀和可選性。

查找
註: 依預設,「座標」面板會隱藏在「製圖與註解」工作區中。若要顯示「座標」面板,請按一下「視圖」頁籤,再按一下右鍵並選擇「展示面板」,然後再按一下「座標」。在 3D 工作區 (在 AutoCAD LT 中無法使用),「座標」面板位在「常用」頁籤中。

UCS 圖示代表目前 UCS 的位置與方位。您可以利用掣點操控 UCS 圖示。此作業是由 UCSSELECTMODE 系統變數控制。

註: 如果 UCS 原點在視埠中不可見,則 UCS 圖示會改為顯示在視埠的左下角。

在圖紙空間與模型空間中顯示不同的使用者座標系統圖示。在模型空間中,您可以選擇 2D 和 3D 圖示顯示型式 (請參閱「性質」選項):

以下範例顯示在模型空間中檢視兩個 3D UCS 圖示,以及在圖紙空間配置中檢視 UCS 圖示。

將顯示以下提示。

Enter an option [ON/OFF/All/Noorigin/ORigin/Selectable/Properties]<current>:輸入選項,或按 Enter

打開

顯示 UCS 圖示。

關閉

關閉 UCS 圖示的顯示。

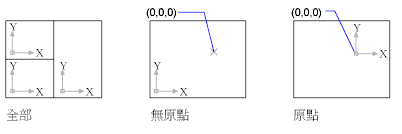

全部

將變更套用到所有作用中的視埠中的圖示。否則,UCSICON 指令將僅影響目前視埠。

無原點

在視埠左下角顯示圖示,而不考慮 UCS 原點的位置。

原點

在目前 UCS 的原點 (0,0,0) 顯示圖示。如果原點不在檢視範圍內,它會顯示在視埠的左下角。

可選取的

控制 UCS 圖示是否可選取,以及是否可利用掣點操控。

性質

顯示「UCS 圖示」對話方塊,讓您控制 UCS 圖示的型式、可見性和位置。
