關於平移或縮放視圖

您可以平移以在繪製區中重新定位視圖,或縮放以改變倍率。

平移和縮放是在以 AutoCAD 為基礎的產品中最常用的兩種工具。您可以透過這些工具來操控檢視與導覽圖面,以檢查、修改或刪除幾何圖形。

一般而言,平移與縮放視圖均是透過使用滑鼠滾輪來完成。在按住滑鼠滾輪並拖曳平移視圖的同時,滾動滾輪將視圖縮放。

使用「即時平移」選項,您可以移動指向設備來進行動態平移。與使用相機進行平移一樣,PAN 不會改變圖面中物件的位置或倍率,而僅會改變視圖。

可以拉近與拉遠來變更視圖的倍率,這與使用相機來拉近和拉遠相似。「縮放」不變更圖面中物件的絕對大小;它僅變更視圖的倍率。

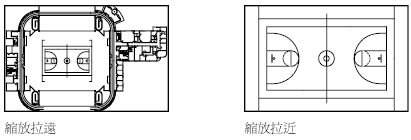

當您在圖面上處理細微部分時,可能需要時常拉遠以觀察圖面的全貌。使用「縮放回前次」可快速返回前一個視圖。

此處所描述的選項乃是最常使用的非標準函數。

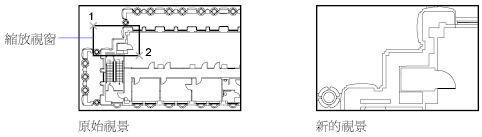

縮放以放大指定的矩形區域

透過指定您感興趣的區域之兩個對角,就可以在圖面的矩形區域上快速縮放。

您指定的區域左下角成為新顯示內容的左下角。您指定的縮放區域造型不與新視圖嚴格對應,它會適合視埠的造型。

即時縮放

使用「即時」選項,您可以向上或向下移動指向設備來動態縮放。按一下滑鼠右鍵,可以顯示快顯功能表,其中包括其他檢視選項。

縮放以放大一個或多個物件

「縮放」>「物件」指令會以僅包括所選物件的最大可能倍率來顯示視圖。

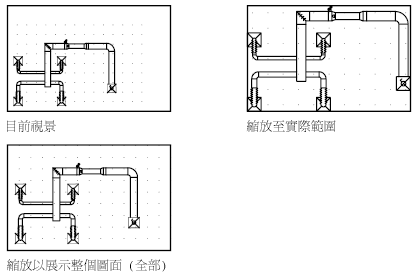

縮放以檢視圖面中的所有物件

ZOOM 的「實際範圍」選項能夠以可能達到的最大倍率顯示包括了圖面中所有物件的視圖。這個視圖包括位於關閉圖層上的物件,但是不包括位於凍結圖層上的物件。

ZOOM 的「全部」選項可顯示使用者定義的格線限制與圖面實際範圍兩者中較大的視圖。

還原前一個視圖

當圖面開啟時,利用程式檢視儲存的變更。「縮放回前次」會返回一個層級來還原前一個圖面視圖,與「退回」類似。

還原前一個視圖不會還原對於圖面的變更,而僅會還原視圖。

使用觸控板平移和縮放

如果使用觸控板,則可以使用手勢平移和縮放。
  • 拉近。滑開拇指和中指。
  • 拉遠。捏合拇指和中指。
  • 平移。使用兩根手指往在要移動內容的方向撥動。

使用依預設顯示在功能區上「選取模式」面板的「觸控」選項,取消觸控板模式。
