即時錯誤檢查
雖然 AutoCAD Electrical 在插入或編輯過程中會檢查重複的線路圖元件參考指定和配線號碼，但是您可以選擇即時顯示警告。依預設，在「專案性質」
「專案設定」頁籤中已啟用即時錯誤檢查。
如果您在插入/編輯過程中輸入既有的元件標籤/配線號碼，則螢幕上將顯示一個警告對話方塊。它會警示您出現重複，並建議使用者定義格式的替用標籤名稱。您可以選取是使用重複的標籤還是使用建議的新標籤 (或者您可以鍵入新標籤)。
如果您選擇顯示即時警告，則會為每個專案建立一個錯誤記錄檔。即時警告會儲存在名為「<project_name>_error.log」的記錄檔中，並儲存在 User 子目錄中。如果記錄檔存在，新內容將加入到同一個檔案中。一個空白行將一個錯誤記錄與另一個錯誤記錄隔開。
關於 .wdn 檔
.wdn 檔是專門用於檢核端子的文字檔。不會檢查此檔案中列示的端子號是否重複。可以使用萬用字元排除重複檢查的端子範圍，例如標籤名稱以「T」開頭且端子號為「1」的所有端子。AutoCAD Electrical 在專案定義檔案 (*.wdp) 所處的同一資料夾中搜尋 <project_name>.wdn 檔案。如果找不到 <專案名稱>.wdn，則 AutoCAD Electrical 會在專案資料夾中尋找 default.wdn 檔案，該資料夾為 C:\Users\{使用者名稱}\Documents\Acade {版本}\AeData\Proj\。
預設 .wdn 檔案含有端子號篩選 GND、PE 和 E。它們在檢查重複時會被忽略，並且不會列示於 Electrical 檢核報告中。
配線錯誤檢查
檢查/修復間隙指標公用程式用於確認配線間隙/迴路兩側的不可見延伸資料指標是有效的。如果無效，將建立相應的指標。

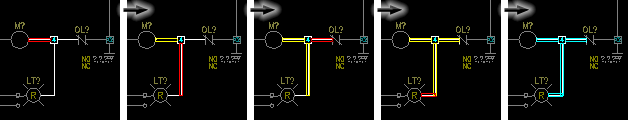

「檢查/追蹤配線」公用程式可排解有關未連接或短接的配線以及無效配線交叉間隙指標的問題。
「圖面檢核」工具會偵測與作用中專案中的配線和配線號碼有關的問題，並顯示其報告。從可用選項中選擇：
- 透過配線交叉間隙指標連結的配線線段
- 清理不正確配線號碼和顏色/規格標示指標
- 尋找並刪除長度為零的配線
- 在暫時圖形中透過給每個圖形加外框，來展示所有有效的配線線段。

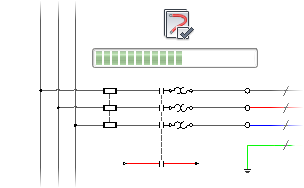

Electrical 檢核
使用此工具可識別和清理影響 AutoCAD Electrical 圖面的某些類型的問題。Electrical 檢核工具會顯示在作用中的專案中偵測到的問題之報告。您可以儲存此檔案以供參考，也可以搜尋此檔案以檢視並修正錯誤。
執行「Electrical 檢核」時，進度列會展示檢核程序的進度。檢核完成後，文字方塊將顯示已發現錯誤的總數。「詳細資料」選項可列示已偵測到的問題。可以移往專案中錯誤的位置並修正錯誤。
