關於「標題欄框更新」的設置

AutoCAD Electrical 可將專案描述行和某些圖面性質連結至圖面標題欄框上的屬性。有兩種方法：

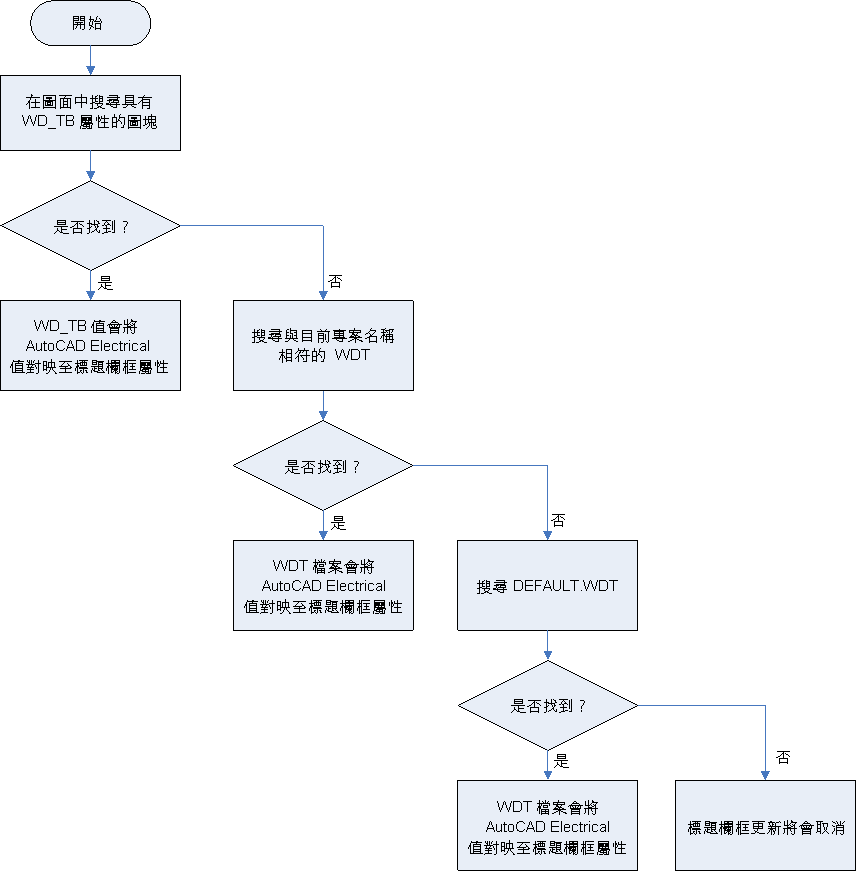

在標題欄框更新期間，AutoCAD Electrical 按照此順序確定使用哪種方法。

AutoCAD Electrical 可將以下專案和圖面特定值連結至標題欄框上的屬性。

對映代碼	描述
行 x	專案描述行，其中「x」是專案描述行編號
SHEET	在「圖面性質」對話方塊中指定的圖紙號碼值 (%S 值)
SHEETMAX	作用中的專案中的圖面數量 (標題欄框「表單 x of 「N」」中「N」的值)
DWGNAM	在「圖面性質」對話方塊中指定的圖面名稱值 (值 %D)
DD1 (或 DWGDESC)，DD2，DD3	在「圖面性質」對話方塊中指定的圖面描述
DWGSEC	在「圖面性質」對話方塊中指定的可選擇的區段代碼
DWGSUB	在「圖面性質」對話方塊中指定的可選擇的子區段代碼
FILENAME	不帶路徑或副檔名的圖檔名稱
FULLFILENAME	帶路徑或副檔名的圖檔名稱
FILENAMEEXT	僅包含 .dwg 副檔名的圖檔名稱
IEC_P	在「圖面性質」對話方塊中指定的圖面的專案值
IEC_I	在「圖面性質」對話方塊中指定的圖面的安裝值
IEC_L	在「圖面性質」對話方塊中指定的圖面的位置值
PLOTTIME	目前時間 (24 小時制軍用格式)
PLOTTIME12	目前時間 (12 小時制，上午/下午格式)
PLOTDATE	目前日期 (MM:DD:YYYY 格式)
PLOTDATEMMDDYY	目前日期 (MM:DD:YY 格式)
PLOTDATEYYMMDD	目前日期 (YY:MM:DD 格式)
PLOTDATEYYYYMMDD	目前日期 (YYYY:MM:DD 格式)

您還可以對映使用者定義的值，例如加引號的固定文字、環境變數、系統變數以及 AutoLISP 變數。

註: 標題欄框設置公用程式根據「標題欄框設置」對話方塊上的選取對映相應的代碼。

您可以將系統變數值或 AutoLISP 程式萃取的值對映至標題欄框上的屬性。

註: 如果表示式為完整的 AutoLISP 函數，則一定會傳回字串值 (而非整數、實數、清單或 nil 值)。此程式必須做為「(load 'filename.lsp')」編碼至專案描述資料。它在載入時必須自我啟動。

AutoCAD Electrical 允許每個圖面有三個描述行。如果需要更多的描述行，可透過字元「|」將每個描述行截為多個部分。然後每個部分會對映至標題欄框上的不同屬性。

例如，若要將第一個描述行對映至三個屬性，則使用此格式：

屬性名稱1|屬性名稱2|屬性名稱3=DD1

然後在「圖面性質: 圖面設定頁籤」對話方塊的「描述 1」值中，於切斷點使用「|」分割值。例如，「Main cabinet|120VAC|PLC I/O」。「更新標題欄框」指令便將此文字字串分割為這三個標題欄框屬性。

註: 「標題欄框設置」指令不支援此方法。使用文字編輯器 (例如，記事本) 來手動編輯 WDT 檔案。使用 DDEDIT 指令來手動編輯 WD_TB 屬性定義。

如果標題欄框設置將任何 AutoCAD Electrical 出圖*值對映至屬性，則這些屬性會在出圖時進行更新。如果屬性具有提示值，則此值將做為字首。

例如：
