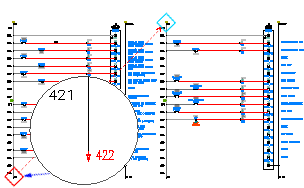

插入配線來源信號箭頭，並將其配線號碼傳輸至目標配線網路。
查找
指令輸入:
AESOURCE
來源箭頭配線網路中的配線號碼將複製到所有關聯的目標箭頭配線網路。輸入最多 32 個字元的唯一數字、單詞或詞組，以將來源配線網路連結至內部目標配線網路。
|
代碼 |
指定來源信號的代碼。輸入一個唯一的數字/單字/片語 (最多 32 個字元)，供 AutoCAD Electrical 用來內部連結來源配線網路與任何目標配線網路。 |
|
使用 |
將指定的值放入代碼方塊中。這樣有助於按順序使用下一個號碼。 |
|
描述 |
(可選擇的) 指定來源信號的描述。 |
|
預設 |
開啟一個 ASCII 文字檔 WDSRCDST.WDD，從中可以快速點選標準描述。 |
|
最近 |
從最近插入的代碼中點選。 |
|
圖面 |
顯示目前為止所使用的所有來源/目標代碼的圖面級點選清單。 |
|
專案 |
顯示目前為止所使用的所有來源/目標代碼的專案級點選清單。 |
|
搜尋 |
沿著選取的配線網路，查找另一端的目標箭頭。如果找到，將該目標箭頭的信號代碼會重複用於此新來源箭頭。 |
|
點選 |
在既有配線網路上點選。AutoCAD Electrical 將在既有配線網路中搜尋既有目標箭頭，然後擷取其信號代碼，以便將其用於此新來源箭頭。 |
|
信號箭頭型式 |
指定來源信號的箭頭型式。從四種預先定義的型式或使用者定義的型式中選取。 |
|
確定並更新目標 |
完成來源箭頭的插入，並使用該來源箭頭來更新目標箭頭。 |
