練習 5：處理環島設計標準和預置

在這個練習中，您會將一組幾何參數儲存成一項可以快速套用至環島的預置。

預置以設計標準檔案儲存，至於其內容，您將會在這個練習的最後來進行檢查。

選取基準線環島

1. 開啟 Roundabout-Preset.dwg，其位於自學課程圖面資料夾。
2. 按一下「修改」頁籤 「設計」面板 「交叉」。
3. 按一下「交叉」頁籤 「修改環島」面板 「編輯環島」。

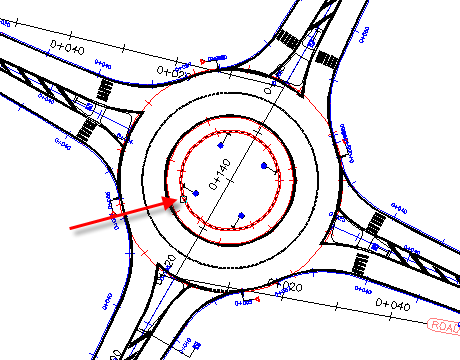

4. 按一下「Roundabout_ISLAND 定線」。


指定圓環道路預置

1. 在「建立環島 - 圓環道路」對話方塊中的「要匯入的預先定義參數」下，按一下 。
2. 在「預置」-「加入」對話方塊中的「預置名稱」下，輸入 R = 40。
3. 在「環島參數」下，輸入以下參數：
   • 外側半徑：40
   • 圓環道路寬度：10
   • 護坦寬度：3
4. 在「標記參數」下，輸入以下參數：
   • 外側偏移：0.5
   • 內側偏移：0.5
   • 標識線寬：0.3
   • 要標記的車道數目：3
   • 車道標識線寬：0.2
   • 車道標識線型：DASHED
5. 按一下「確定」。
   註:

   在「建立環島 - 圓環道路」對話方塊中的「圖面標準」下，此「環島圖面標準檔」即是預置儲存所在的 xml 檔案。您將會在這個練習的最後來檢查此檔的內容。

6. 在對話方塊的底部，按「下一步」。

指定引道預置

1. 在「建立環島 - 引道」對話方塊中的「要匯入的預先定義參數」下，按一下〈〉。
2. 在「預置」-「加入」對話方塊中的「預置名稱」下，輸入 R = 40。
3. 在「引道參數」下，輸入以下參數：
   • 出口道路寬度：5
   • 出口半徑：25
   • 出口喇叭口長度：80
   • 出口喇叭口類型：線
   • 出車道寬度：4.5
   • 入口道路寬度：4.5
   • 入口半徑：20
   • 入口喇叭口長度：80
   • 入口喇叭口類型：線
   • 引道寬度：4.25
4. 按一下「確定」。
5. 在「建立環島 - 引道」對話方塊中，按一下「套用至全部」。
6. 在對話方塊的底部，按「下一步」。

指定交通島預置

1. 在「建立環島 - 交通島」對話方塊中的「要匯入的預先定義參數」下，按一下〈〉。
2. 在「預置」-「加入」對話方塊中的「預置名稱」下，輸入 R = 40。
3. 在「建構三角形參數」下，輸入以下參數：
   • 長度：60
   • 底部：4.5
4. 在「分隔島參數」下，輸入以下參數：
   • 提供行人穿越道 (長度)：3
   • 出口處的圓角：1
   • 自出口處圓的偏移：1
   • 出口處的偏移：0.5
   • 出車道偏移：0.3
   • 尖端圓角：0.25
   • 交通島總長度：15
   • 交通島底部長度：8
   • 入口處的圓角：1
   • 自入口處圓的偏移：0.5
   • 入口處的偏移：0.5
   • 引道偏移：1
   • 行人穿越道圓角：0.5
5. 按一下「確定」。
6. 在「建立環島 - 交通島」對話方塊中，按一下「套用至全部」。
7. 在對話方塊的底部，按「下一步」。按一下「完成」。

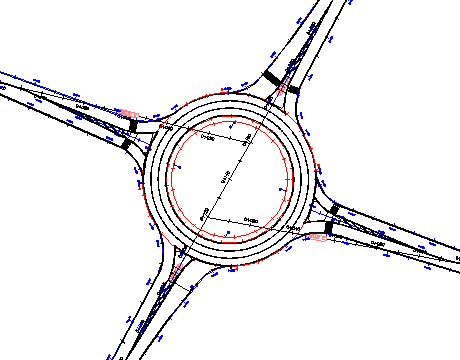

   環島將更新以反映您為預置所定義的參數。在您建立另一個環島時，將可使用您所定義的預置。



檢查環島設計標準檔案

1. 利用檔案總管，瀏覽至 Data\Corridor Design Standards\Metric folder。使用您的預網路瀏覽器來開啟 Autodesk Civil 3D Metric Roundabouts Presets.xml。
2. 在「RoundaboutPresets」「StandardPresets」「US standardType=”EN-US”」下，檢查以下圖塊的內容：
   • 環島預置名稱=”R = 40”
   • 引道預置名稱=”R = 40”
   • 交通島預置名稱=”R = 40”

   這些圖塊均包含您較早在這個練習中所輸入的參數。如果您已熟悉 XML 碼，您便可以直接編輯此檔來加入預置，而不必使用在 AutoCAD Civil 3D 中的「預置」-「加入」對話方塊。

3. 關閉檔案總管和您的網路瀏覽器。

編輯預置

1. 按一下「交叉」頁籤 「修改環島」面板 「編輯環島」。

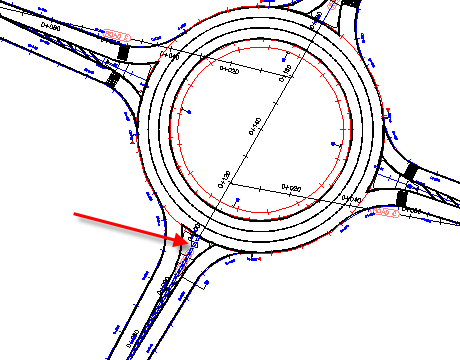

2. 按一下「引道_SN 定線」。

3. 在「建立環島 - 引道」對話方塊中的「要匯入的預先定義參數」下，選取 R = 40。按一下 。
4. 在「預置」-「編輯」對話方塊中的「引道參數」下，變更以下參數：
   • 入口道路寬度：9
   • 入口喇叭口類型：弧
5. 按一下「確定」。
6. 在「建立環島 - 引道」對話方塊的頂端，請使用下拉式清單來選取「由南向北的引道」(1)。
7. 在「要匯入的預先定義參數」下，選取 R = 40。
8. 在對話方塊的底部，按「下一步」二次。按一下「完成」。

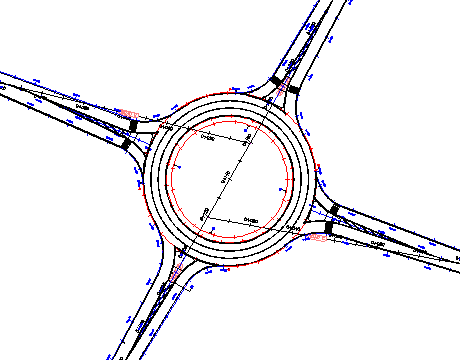

   通向環島的北側和南側的引道均已更新以反映更新的預置。而由於您並未對其他的引道套用新建的預置，因此它們並未受到影響。



刪除預置

1. 按一下「交叉」頁籤 「修改環島」面板 「編輯環島」。
2. 按一下「引道_SN 定線」。
3. 在「建立環島 - 引道」對話方塊中的「要匯入的預先定義參數」下，選取 R = 40。按一下 。

   已從清單中將預置移除。

4. 在「要匯入的預先定義參數」下，選取 RG = 12。按一下 。

   由於該預置為隨附在 AutoCAD Civil 3D 上，因此無法將其刪除。您只能編輯或刪除由使用者定義的預置。

5. 按一下「確定」。
6. 在「建立環島 - 引道」對話方塊中，按一下「取消」。
