練習 4：將外部邊界線加入至地形

在本練習中，您將從聚合線建立外部地形邊界線。

本練習上接〈練習 3：將特徵線加入至地形〉。

從聚合線建立一個外部邊界

註:

此練習使用 Surface-1B.dwg，其中包含您在上個練習中所做的修改。

1. 按一下「常用」頁籤 「圖層」面板 「圖層」下拉式功能表。在 _EG-BNDY 圖層旁，按一下 。按一下圖面以結束「圖層控制」清單。

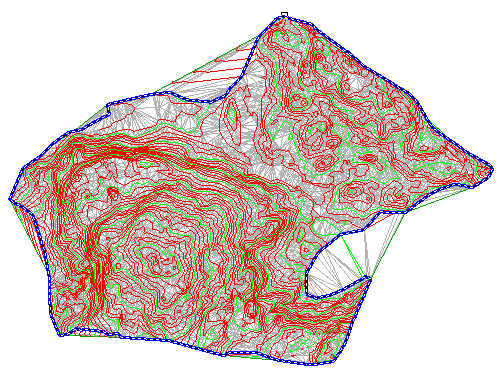

   會顯示一條代表工址實際範圍的藍色聚合線。本聚合線以原始地形等高線匯入。

2. 在「工具區」的「探勘器」頁籤上，展開「地形」「EG」「定義」集合。在「邊界線」上按一下右鍵。按一下「加入」。
3. 在「加入邊界」對話方塊中，指定下列參數：
   • 名稱：EG - 外側
   • 類型： 外部
   • 非破壞性特徵線：已清除
   • 中距距離：1.000’
4. 按一下「確定」。
5. 選取藍色聚合線。

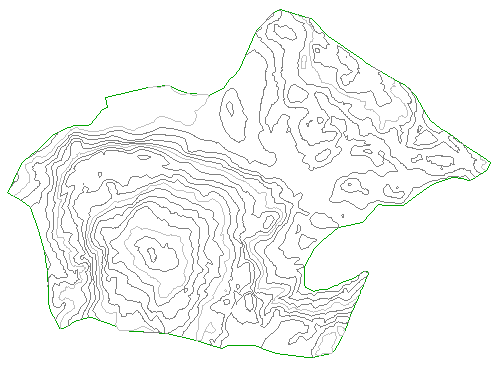

   邊界線將加入至地形定義，並將顯示在圖面中的地形截取到由新的外部邊界定義的區域。

隱藏聚合線及變更地形型式

1. 按一下「常用」頁籤 「圖層」面板 「圖層」下拉式功能表。在 _EG-BNDY 圖層旁，按一下 。
2. 選取地形。按一下右鍵。按一下「地形性質」。
3. 在「地形性質」對話方塊的「資訊」頁籤上，對於「地形型式」，選取「等高線 5' 和 25' (背景)」。按一下「確定」。

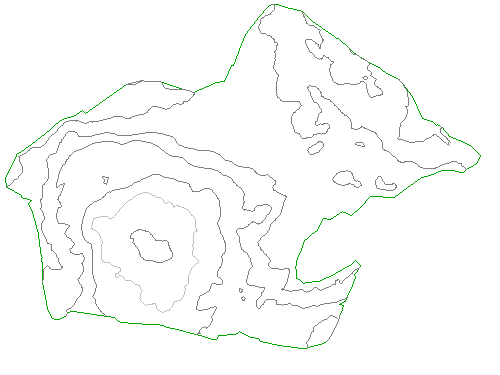

   在已選取的地形型式中，會以寬間隔以柔和的顏色顯示等高線。本顯示可讓您在集中於工址設計的其他縱橫向間距時，仍可以見到主要的地形圖徵。



若要繼續學習下一個自學課程，請移至〈處理大型地形〉。
