練習 5：從圖形建立地形特徵線

在本練習中，您將使用圖形將特徵線加入至地形。

特徵線將定義鋪面邊緣 (EP) 特徵，例如擋土牆、路緣、山頂和河流。特徵線將強制地形三角法沿特徵線，並阻止三角法與特徵線相交。

本練習上接〈練習 4：使用 Mapcheck 資料〉。

從圖形建立地形特徵線的步驟

1. 開啟 Survey-5C.dwg，其位於自學課程圖面資料夾。

   此圖面包含要將圖形資料加入至其中的空地形「圖形地形 1」。

   註:

   若要取得有關建立地形的更多資訊，請參閱〈建立地面並將資料加入至地形〉自學課程。

2. 在「工具區」中的「測量」頁籤上，開啟測量資料庫 Survey 1 並按一下「圖形」集合。
3. 在清單檢視中，按一下圖形「EP1」。
4. 按住 Shift 鍵，並按一下圖形「EP7」。
5. 繼續按住 Shift 鍵，同時在圖形「EP7」上按一下右鍵，然後按一下「編輯圖形」。

   將顯示「圖形編輯器」，且僅具有您所選取的 EP 圖形。

6. 若要將所有 EP 圖形的「特徵線」性質變更為「是」，請在欄標頭「特徵線」上按一下右鍵，然後按一下「編輯」。
7. 輸入 Y，然後按 Enter。

   所有圖形的「特徵線」性質將變更為「是」。

   註:

   圖形將以粗體文字顯示，表明存在未儲存的變更。

8. 按一下 以儲存對測量資料庫的變更。
9. 按一下 以關閉「圖形編輯器」遠景。
10. 選取「工具區」，並在「測量」頁籤上的「圖形」集合上按一下右鍵，然後按一下「建立特徵線」。
11. 在「建立特徵線」對話方塊中，按一下「選取地形」下拉清單，然後按一下「圖形地形 1」。所有圖形皆會列在對話方塊中，而「EP」圖形會以特徵線列出。
12. 按一下「確定」。
13. 在「加入特徵線」對話方塊中，請輸入以下內容：
    • 描述：EP
    • 類型： 標準
    • 中距距離：0.1
14. 按一下「確定」。

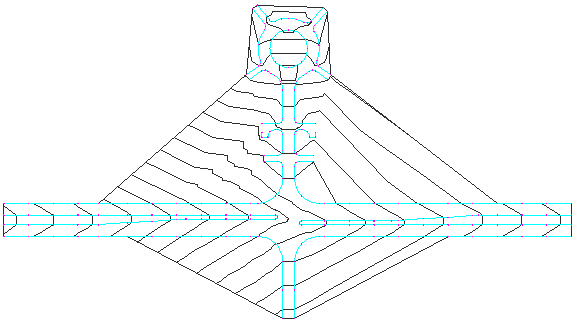

會在圖面中顯示地形邊界和等高線。
