練習 1：建立偏移定線

在本練習中，您將會為既有中心線定線建立動態偏移定線。

建立中心線定線的偏移

1. 開啟 Align-6A.dwg，其位於自學課程圖面資料夾。

   圖面含有一個地形及一條定線。

2. 按一下「常用」頁籤 「建立設計」面板 「定線」下拉式功能表 「建立偏移定線」。

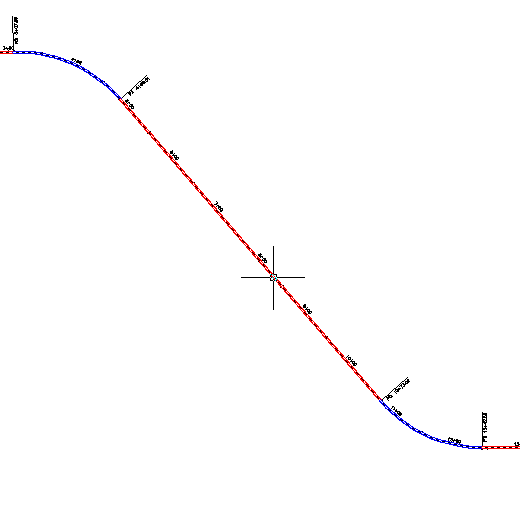

3. 在圖面中選取定線。

4. 在「建立偏移定線」對話方塊中，指定下列參數：
   • 左側偏移數：1
   • 右側偏移數：1
   • 左側增量偏移：12
   • 右側增量偏移：12
   • 定線型式：車道邊緣
   • 定線標示集：偏移標示

   您也可以為偏移定線指定設計準則。

5. 按一下「確定」。

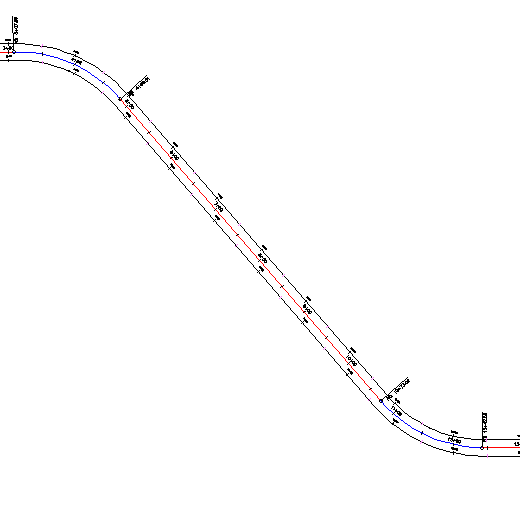

   中心線定線已建立在一條偏移定線的任一側。


6. 在「工具區」的「探勘器」頁籤上，展開「定線」「偏移定線」集合。

   請注意，已建立的兩條定線會放置在「偏移定線」集合中。您可以由偏移定線建立縱斷面、縱斷面視圖，以及取樣線群組，與標準的「中心線」定線相同。

若要繼續學習本自學課程，請移至〈練習 2：編輯偏移定線〉。
