「約束設定」對話方塊 -「推論」頁籤

存取方式

功能區： 「草圖」頁籤 「約束」面板 「約束設定」：「推論」頁籤

「選項」「草圖」頁籤：「約束設定」：「推論」頁籤

選取「推論約束」而除選「永久約束」：

• 完成草圖後不會自動建立約束。
• 推論位置是正確的。

例如，當您繪製垂直線時，游標旁邊會顯示垂直圖示，以指示這條線是垂直線，而當您完成圖面時，卻不會自動建立垂直約束。

選取「永久約束」：

• 完成草圖後會自動建立約束。
• 游標旁邊會顯示約束圖示。
註:
• 僅在選取了「推論約束」時，才可使用「永久約束」。停用推論時，會自動停用持續性。
• 除非在「針對約束推論的選項」區段中清除「重合」選項以明確停用重合約束，否則會永遠推論並保留線端點處的重合約束。此行為可避免建立開放草圖輪廓。
• 若要防止在建立物件時進行約束推論，請在按住 Ctrl 鍵的同時繪製草圖。

約束推論優先度

設定約束之自動放置的偏好的約束類型。

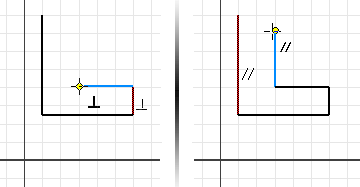

平行與互垂約束

先尋找定義幾何圖形間關係的約束，然後再查看草圖格線的座標。

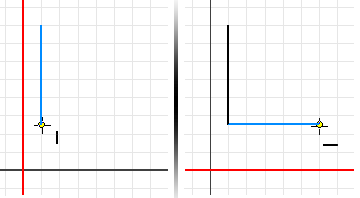

水平與垂直約束

先尋找定義草圖幾何圖形方位 (草圖座標相關的) 的約束；然後再尋找草圖幾何圖形之間的約束。

針對約束推論的選項

選取要進行推論的約束和要使用的幾何圖形。

註: 「推論約束」選項的狀態可取代「針對約束推論的選項」。如果未選取「推論約束」，則「針對約束推論的選項」的所有勾選方塊均將無法使用。

全選

在每個作用中的勾選方塊中放置勾選標記。

全部清除

移除所有勾選標記。不推論任何約束。

水平

推論水平約束。

垂直

推論垂直約束。

平行

將平行約束推論至框定的幾何圖形。

互垂

將互垂約束推論至框定的幾何圖形。

相交

在框定曲線的交點 (包括虛擬交點) 處推論重合約束。

中點

在框定直線的中點處推論重合約束。

在曲線上

在框定曲線上推論重合約束。

相切

將相切約束推論至框定的幾何圖形。

重合

將重合約束推論至框定的點。

註: 「推論約束」設定 (上方) 的狀態將取代在此區段 (「針對約束推論的選項」) 中的選取。如果未選取「約束推論」，所有勾選方塊均將無法使用。
