在 3D 草圖中包括幾何圖形

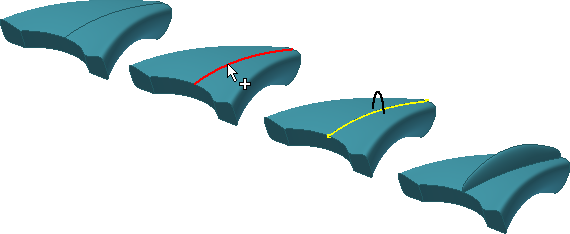

在功能區上，按一下「3D 草圖」頁籤 「建立」面板 「包括幾何圖形」，將既有模型邊、2D 草圖幾何圖形和匯入的線架構資料以關聯方式複製到 3D 草圖。

您可以將新的 3D 草圖幾何圖形連接至包括的幾何圖形的端點。

1. 在功能區上，按一下「3D 草圖」頁籤 「建立」面板 「包括幾何圖形」 。
2. 按一下要複製到 3D 草圖中的模型邊、2D 草圖幾何圖形或線架構資料。
3. 完成後，請按一下右鍵並選取「完成」。

如果您編輯 2D 幾何圖形，3D 草圖中包括的段會更新。即使原始的 2D 幾何圖形被刪除，包括的幾何圖形也會保留在 3D 草圖中。

您可切斷包括的幾何圖形與父系幾何圖形間的連結。在包括的幾何圖形上按一下右鍵並選取「切斷連結」。切斷連結之後，參考幾何圖形會保留在 3D 草圖中且不再與父系幾何圖形相關聯。

註: 請在建立 3D 草圖之前建立所需的 2D 幾何圖形。若要在建立 3D 草圖之後包括 2D 幾何圖形，請執行以下其中一項作業：

• 編輯 2D 草圖並加入幾何圖形。
• 建立 2D 草圖，然後將其拖曳至瀏覽器中 3D 草圖上方的一個位置。
