模型面上的印花表示標示、品牌名稱藝術、標誌以及保固印章。
在草圖中插入影像，使用約束和標註將其定位，然後將其套用為印花。
建立薄零件 (如曲面)，然後在零件草圖內加入影像以表示印花。如果願意，可以將印花放置在零件面上。
印花中的影像大小與位置
在草圖中插入影像，使用約束和標註將其定位，然後將其套用為印花。您可以使用「3D 模型」頁籤上的「印花」指令，選取影像做為印花。
將影像放置在草圖平面上之後：
- 按一下影像中心並拖曳以使之移動。
- 按一下影像的一角，拖曳以調整影像大小。影像會保持其原有的縱橫比 (長度與寬度之間的關係)。
- 按一下一條邊以圍繞其旋轉影像。
使用約束和標註固定印花的位置並使其與其他幾何圖形對齊。
符合面造型的印花
在「印花」對話方塊中，將印花套用於平面、圓柱和圓錐面時，您可以選取「折繞至面」勾選方塊。印花與面的造型相符，不會出現扭曲或投影現象。

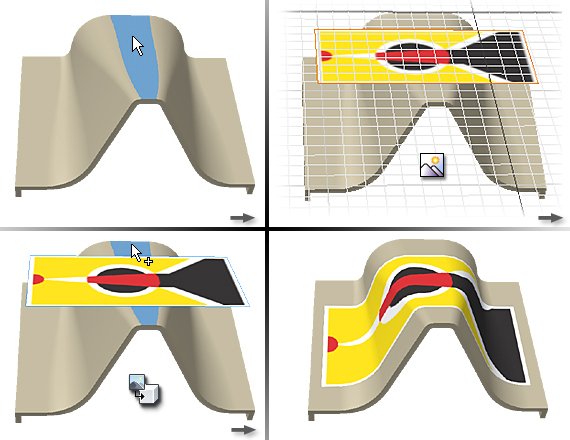

以下影像展示了選取「折繞至面」和「鏈面」時的印花放置。

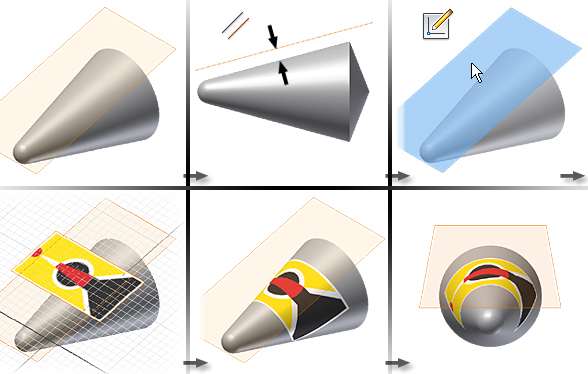

以下影像展示了選取「折繞至面」和「鏈面」情況下在圓錐上的印花放置。

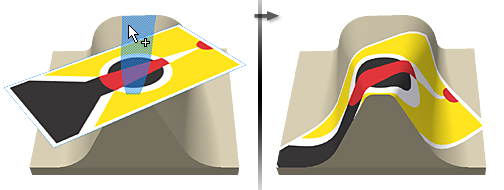

以下影像展示了選取「鏈面」時跨越雲形線、直線和圓弧曲面的印花。
建立符合面造型的印花的秘訣：
- 帶印花影像的草圖平面必須相切或平行於接收印花的面。
- 草圖平面和目標面 (用於印花) 的法線方向必須指向同一個方向。 註: 如果印花不可見，則草圖平面的法線方向可能與該面的法線方向不一致。如果帶印花影像的草圖平面是工作平面，請編輯該草圖。然後在工作平面上按一下右鍵，選取「翻轉法線」以重新設定法線方向。
- 接收印花的面的大小必須等於或大於印花的大小。如果小於印花，印花影像將被剪下。

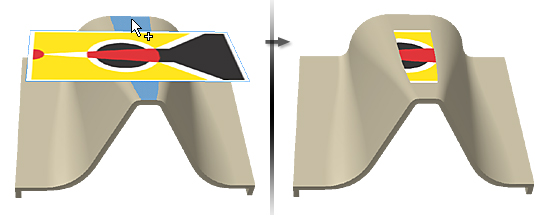

以下影像展示了非擬真印花放置的結果。
若要將印花套用至相鄰面，請選取「鏈面」。避免定位印花影像以便它可以與角點重疊。印花將沿著邊被剪下，因為印花無法平滑地折繞到兩個面。
未使用「折繞至面」所套用的印花
清除「折繞至面」勾選方塊，套用印花至圓柱面、超環面和其他非平面的面。投影正垂於草圖平面。
以下影像展示未選取「折繞至面」和「鏈面」後的印花放置。

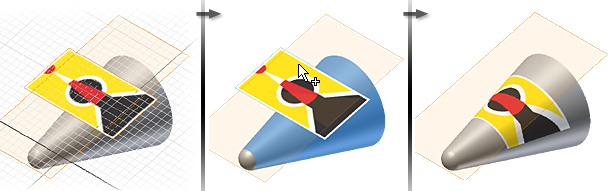

以下影像展示未選取「折繞至面」和「鏈面」時，圓錐上的印花放置。

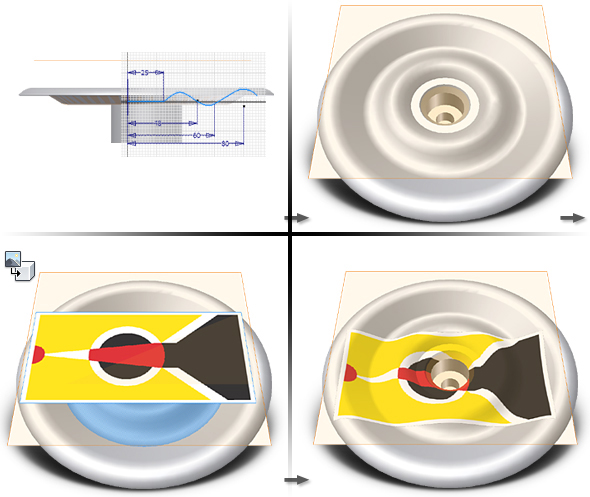

當您清除「折繞至面」勾選方塊時，所選面不必彼此相切。其位置可以在任何角度上 (正垂除外)。以套用到飛碟面的印花為例。該面是迴轉為碟形的雲形線和弧的斷面。
您可以套用印花：
- 跨過凸面或容器。印花不會倒入容器中。
- 在不互垂的面上。印花在遇到互垂面時停止。
- 在影像不會扭曲的面上。例如，避免角度突變；當所選面存在角度時影像將被投影。
若要將印花套用至相鄰面，請選取「鏈面」勾選方塊。避免定位印花影像以便它可以與角點重疊。印花將沿著邊被剪下，因為印花無法平滑地折繞到兩個面。

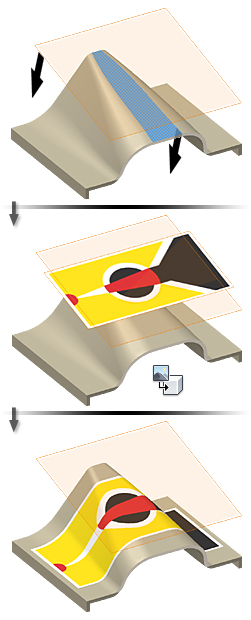

以下影像展示了草圖平面正垂方向和投影平面正垂方向一致的情況。

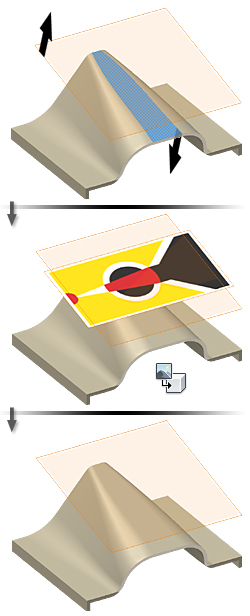

以下影像展示了草圖平面正垂方向和投影平面正垂方向不一致的情況。
