「建構」對話方塊

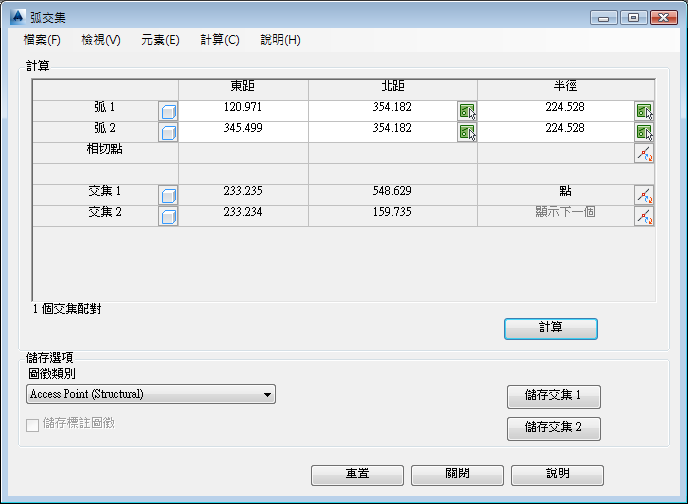

以下「弧的交點」對話方塊會展示「建構和計算指令」的對話方塊控制和元件。

註: 對於 企業產業模型 。

「建構」對話方塊

白色文字方塊

可以對其進行編輯，以修改值。

灰色文字方塊

展示計算結果。

快顯功能表

於任何在「建構」對話方塊中的文字方塊上按一下右鍵，以檢視快顯功能表。

圖徵類別清單方塊

為計算的物件指定圖徵類別 (點或線串聯圖徵類別)。該清單顯示工作區的所有適當的圖徵類別 (例如，如果結果是一個點，會顯示點圖徵類別)。

在圖面中選取一個元素。如果您按一下此圖示，焦點會變更至地圖。使用此圖示也可以測量距離 (角度和正交投影除外)。

「反轉」圖示。根據其關聯，此指令執行以下任一作業：

變更元素的方位。

切換兩種可能的結果。

變更代數符號。

亮顯結果或建構元素。

變更橫座標。修改或決定在圖面中的橫座標值。

新建

重置所有項目並開始新計算。焦點變更至地圖，並提示您識別所需的元素。

計算

開始計算，例如在您修改了參數後。「計算」作業結果的不會儲存在資料庫中，但在圖面中的顯示已更新。

「儲存選項」區域

儲存計算結果。

儲存

將結果儲存至資料庫。如果計算有一個以上的結果，您可以儲存結果 1 或結果 2。

儲存標註圖徵

自動儲存標註以用於計算的圖徵。對「正投影計算」以及「弧的交點」適用。使用「COGO 和標註選項」以指定標註的圖徵類別。

此選項僅在以下條件為可用：

• 包含標註延伸的產業模型。
• 已設定並儲存「COGO 和標註」選項。

重置

重置所有項目並開始新計算。

關閉

關閉該對話方塊並結束計算。

狀態列

顯示有關計算的資訊，例如交點或切線的數目。
