使用 AutoCAD 圖塊建立出圖

在本自學課程中,您將建立使用 AutoCAD 圖塊作為外框的出圖,而不是使用一般出圖裝飾圖徵。

必備條件

若要成功執行此自學課程,您應熟悉 AutoCAD 和 AutoCAD Map 3D 以及 企業產業模型

假設

執行本自學課程前,以下應為真:

使用 AutoCAD 圖塊建立出圖

  1. 在「維護」工作區中,開啟企業產業模型 專案。
  2. 產生圖形和縮放至關注的區域。
  3. 使用下列其中一種方法顯示「產業模型」總管中的「出圖總管」:
    • 按一下「輸出」頁籤 > 「出圖」面板 > 「出圖總管」
    • 按一下「產業模型」總管中的「出圖總管」。

    「出圖總管」窗格將開啟並顯示「出圖資源庫」。「出圖資源庫」包含出圖樣板和任何已儲存的出圖。

  4. 建立新出圖。

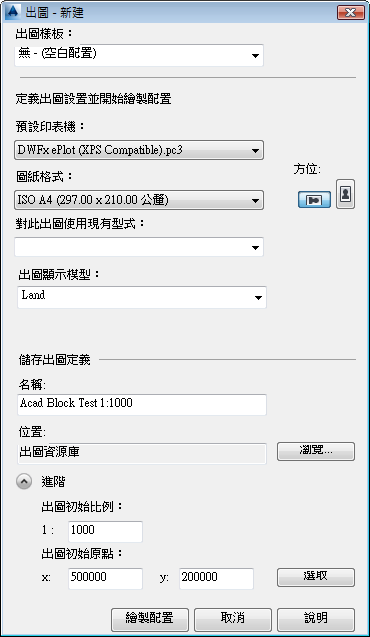

    • 使用如下所示的設定。
    • 按一下「繪製配置」以開啟出圖進行編輯。
    • 關閉包含新建立的出圖之外的所有開啟圖面。

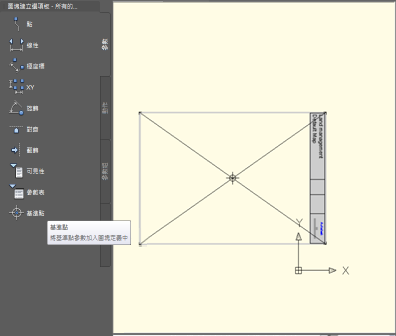

  5. 在新建立的出圖圖面中,鍵入 BEDIT 以開啟 AutoCAD 「圖塊編輯器」
    • 建立 297 單位寬和 210 單位高 (A4) 的新 AutoCAD 圖塊。
    • 設定圖塊的基準點為其中心。
    • 關閉圖塊編輯器。
  6. 設定圖層型式為 PLT_PLOT_DECORATION

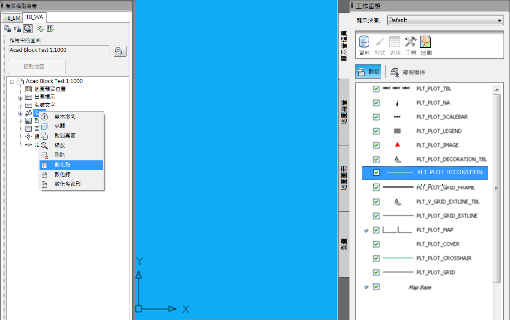

    • 「顯示管理員」中,選取「圖層」然後按一下「型式」

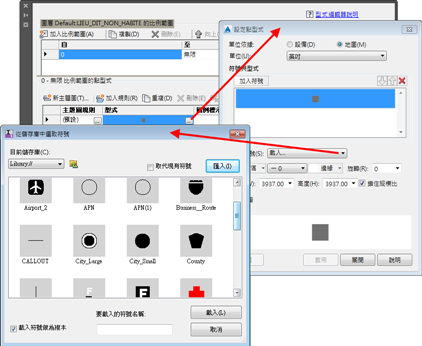

    • 「型式編輯器」中的「點型式 0 - 無限比例範圍」下,在標示為「型式」的欄中按一下「瀏覽」按鈕。如下所示設定參數:
      • 符號:選取您剛剛從目前圖面建立的圖塊。
      • 單位依據:地圖空間
      • 單位:公尺
      • 寬度:297 (A4,1:1000)
      • 高度:297 (設定寬度時自動設定)
      • 填滿顏色:保留原始顏色。
      • 邊緣顏色:保留原始顏色。
      • 旋轉:輸入表示式 ORIENTATION * 0.9 + 90
  7. 儲存目前顯示模型並覆蓋既有出圖顯示模型。

    這將建立一個稱為 BlockDefinitions.dwg 的新圖面,其中包含您剛建立的圖塊。

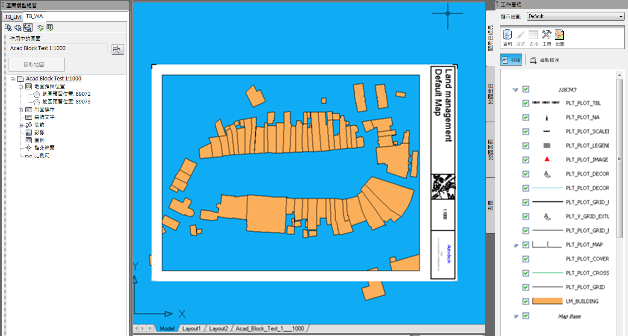

  8. 如下所示數化新出圖點裝飾圖徵。

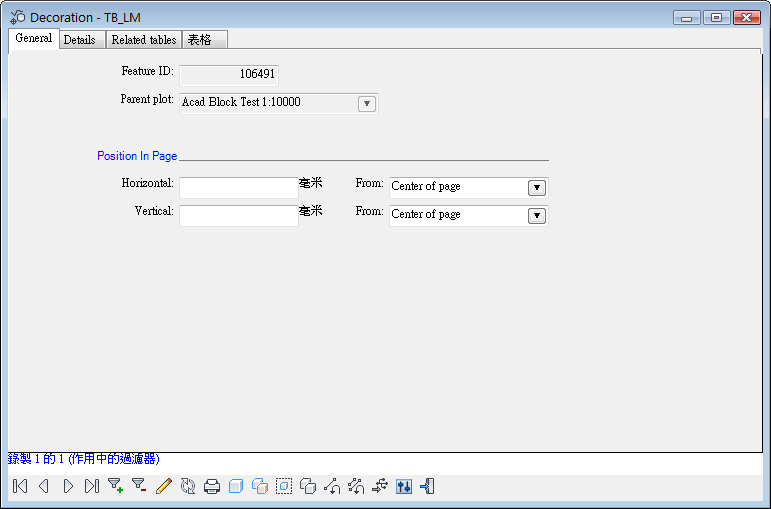

  9. 如下所示開啟該點圖徵的一般形式,並設定其位置為頁面中心。

    更新後,AutoCAD 圖塊將在圖紙上置中。

    已使用您建立的 AutoCAD 圖塊設定點裝飾圖徵型式。此 AutoCAD 圖塊的基準點設定為其中心。由於點裝飾圖徵在圖紙上置中,AutoCAD 會正確地定位。

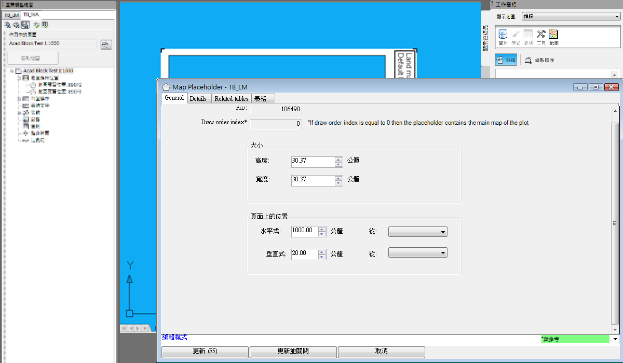

  10. (可選) 建立 (主要) 地圖預留位置,並將其設定為預先定義的寬度和位置。
    • 為此地圖預留位置擷取地圖。
    • 指定既有顯示模型。
    • 如果需要,套用旋轉值。
  11. (可選) 透過為出圖比例、概覽地圖以及任何其他所需的元素加入標示以延伸出圖。

    此處展示的出圖比例為 1:1000。
