練習 2：加入地形以檢視高程資料

地形是包含高程資訊的點陣式檔案。使用主題圖設定以使地形反映其高程。

註:

本練習使用您在上一個練習中建立的 AnalyzeMap1.dwg 地圖。

將地形加入到地圖的步驟

1. 按一下「常用」頁籤 「資料」面板 「連接」。
2. 在「資料連接」視窗中的「Provider 提供的資料連接」下，按一下「加入點陣式影像或地形連接」，然後按一下「來源檔案或資料夾」旁邊的 。
3. 在「開啟」對話方塊中，瀏覽至 ENTERPRISE.dem 檔案並選取它，然後按一下「開啟」。

   在您複製了範例資料的位置尋找此檔案。

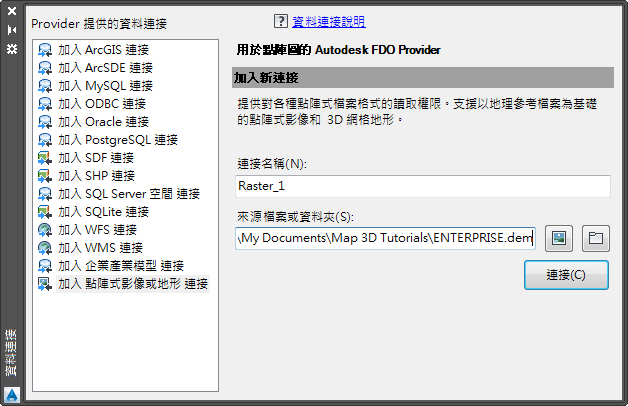

   在「資料連接」視窗中連接至地形檔案。

4. 在「資料連接」視窗中，按一下「連接」。
   註:

   DEM 檔案的座標系統為 UTM27-10。AutoCAD Map 3D 會自動將資料從此座標系統轉換為為地圖指定的座標系統。

5. 按一下「加入到地圖」。
6. 關閉「資料連接」視窗以在地圖中查看地形。

設定地形型式的步驟

1. 在「顯示管理員」中，選取包含地形的 ENTERPRISE 圖層。
2. 按一下 。
3. 建立主題圖的選項板。
   • 在「型式編輯器」中的「0 - 無限比例範圍的點陣式型式」下，按一下「型式」項目中的下拉箭頭。選取「主題圖」(即使已經選取)。

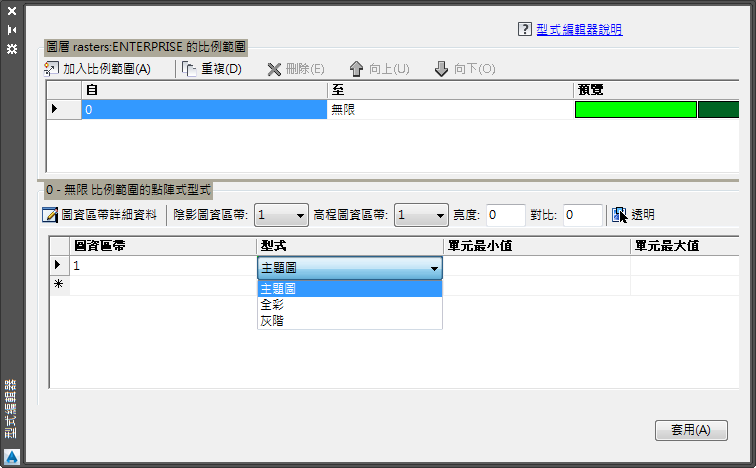

     按一下第一個型式項目，並選取「主題圖」。

   • 在「主題圖」對話方塊中的「指定主題圖」下，按一下「選項板」，然後選取「『USGS 國家地圖』選項板」。

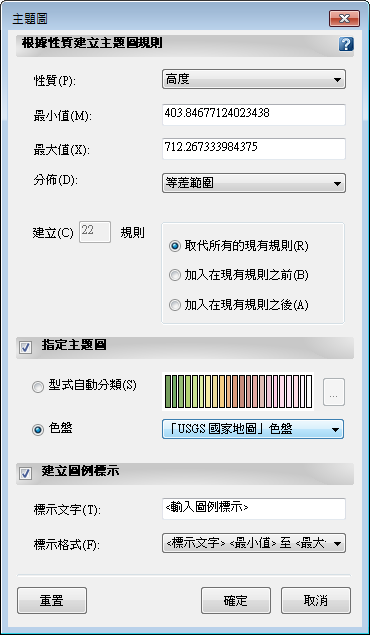

     選取「USGS 國家地圖」選項板做為地形的主題圖。

   • 按一下「確定」，然後按一下「套用」。關閉「型式編輯器」。
4. 加入放大率以更明顯地展示高程的差異。
   • 在地圖下方的狀態列中，按一下「垂直誇大率」旁邊的向下箭頭。
   • 從清單中選取「25x」。

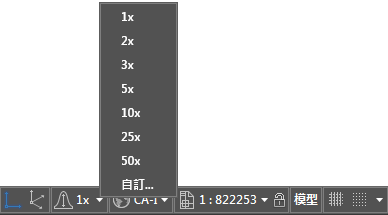

     將「垂直誇大率」設定為「25x」。

5. 加入等高線以建立地形地圖。

   每條等高線連接地形上相等高程的點。這些線會指出地形上特定位置的高程，這可以協助檢視者明辨和分析 3D 地形。

   • 在「顯示管理員」中的地形圖層上按一下右鍵，然後按一下「建立等高線圖層」。

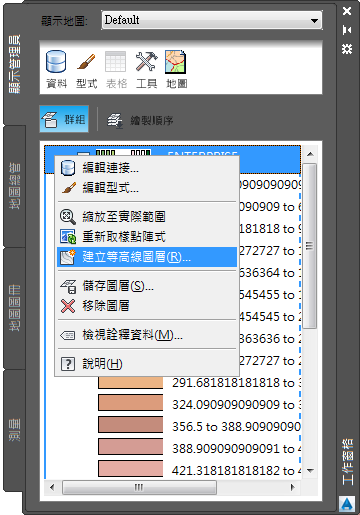

     在「顯示管理員」中的地形圖層上按一下右鍵，以建立等高線。

   • 在「產生等高線」對話方塊中的「等高線高程間隔」清單中，選取「20」。
   • 保留「單位」設定為「公尺」。
   • 在「主要等高線間隔」清單中，選取 4。此設定可使等高線每隔三條有一條粗體等高線。
   • 選取「標示高程」。此步僅標示主 (粗體) 等高線。
   • 為「建立等高線做為」選取「聚合線」。

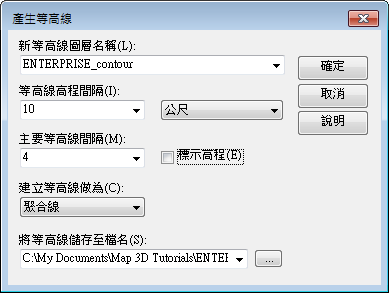

     「產生等高線」對話方塊設定

   • 按一下「確定」。

註:

若要標示中間的等高線，請使用「型式編輯器」變更新等高線圖層 (而非地形圖層本身) 的型式。您也可以使用此方法變更等高線的顏色或型式。

• 在「顯示管理員」中選取等高線圖層，然後按一下「型式」。
• 在「型式編輯器」中，按一下「IsMajor=False」的「圖徵標示」旁邊的 。
• 按一下「加入標示」。
• 選取「高程」做為標示的文字內容。
• 按一下「套用」，然後按一下「關閉」。

若要繼續此自學課程，請移往〈練習 3：覆蓋地形上面的河流圖層〉。
