練習 3：修改標題欄框

如果您的組織具有自己的標題欄框，您可以將該欄框定義插入到樣板檔案並取代預設的欄框定義。但是，此練習假定您沒有這樣的圖塊，並說明如何自訂樣板所包含的圖塊。

標題欄框定義具有定義其文字和外觀的性質。您可以變更這些性質的值。例如，您可以為指定文字變數的值或圖塊邊界的外觀。

註: 標題欄框由多個較小的圖塊 (例如圖例和主地圖視埠) 組成。您可以分解標題欄框以對其組成圖塊進行重新調整大小、修改或刪除，但是此自學課程不包含該作業。在此練習中，您僅會變更目前標題欄框定義的性質。

視訊自學課程

如果您已連接至網際網路，請播放視訊以查看如何修改標題欄框。此程序的步驟列示在視訊之下。

註:

此練習使用您在先前練習中修改的樣板。

變更標題欄框屬性的步驟

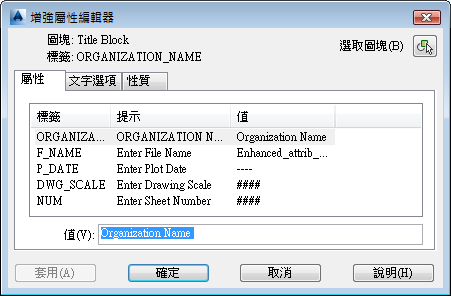

1. 按兩下標題欄框的框以查看「增強屬性編輯器」。


   您可以變更標題欄框的任何性質

   註: 標題欄框是配置右側上圖塊的下方部分。如果您誤按了兩下標題欄框中的視埠，請在視埠內按一下右鍵，然後按一下「最小化視埠」。
2. 變更組織名稱。

   「ORGANIZATION_NAME」是文字欄位，其預設值為「Organization Name」。您可以透過鍵入其他值來取代此預設值。

   • 按一下「屬性」頁籤，然後按一下「ORGANIZAT ON_NAME」欄位。
   • 為「值」鍵入您組織的名稱。
   • 在「增強屬性編輯器」中，按一下「套用」。
3. 變更出圖日期項目。

   「P_DATE」(出圖日期) 是一個變數，可以根據欄位自動更新。在此範例中，請將「P_DATE」設定為最後修訂圖面的日期。

   • 按一下「屬性」頁籤，然後按一下「P_DATE」欄位。

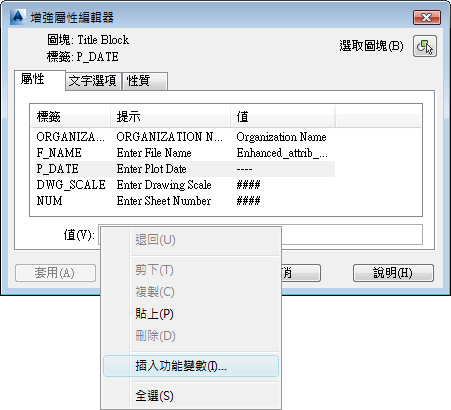

   • 在對話方塊底部 (目前包含值 "---") 的「值」欄位上按一下右鍵，然後選取「插入欄位」。


     在該值上按一下右鍵以插入一個功能變數。

   • 在「功能變數」對話方塊中，於「功能變數名稱」下，選取「目前圖紙修訂日期」。
   • 於「格式」下，選取「標題大小寫」。
   • 按一下「確定」。
   • 在「增強屬性編輯器」中，按一下「套用」。
4. 指定其他文字型式。

   您可以格式化標題欄框各種元素的文字。

   • 在「增強屬性編輯器」中，按一下「文字選項」頁籤。
   • 為「文字型式」選取「North Arrow Text」。
   • 為「對正方式」選取「置中」。
   • 按一下「套用」。
5. 自訂在標題欄框中使用的線。
   • 在「增強屬性編輯器」中，按一下「性質」頁籤。
   • 為標題欄框選取其他線型、線粗或顏色。
6. 按一下「確定」。
7. 儲存修改的樣板。
   • 按一下「另存」「AutoCAD 圖面樣板」。
   • 指定一個新名稱 (例如 Map Book Template - Inset.dwt)。

     如果您打算重複使用該樣板，請將其儲存在「Templates」目錄中。否則，將其儲存在「My Documents」中。

8. 在顯示描述時編輯描述。使「將所有圖層另存成未調和圖層」保持被選取狀態。
9. 保持樣板檔案開啟，以便進行下一個練習。

若要繼續此自學課程，請移往〈練習 3：取代指北箭頭圖塊〉。
