何為地圖？
AutoCAD Map 3D 地圖檔是您獲得資訊的視窗。它具有連結至包括在地圖中的所有資料和影像的連結：
- 標準 AutoCAD 物件
- 來自資料庫或檔案的空間資料
- 點陣式影像
- 屬性資料
您可以在單一地圖檔中使用多個來源。例如，您可以將 DWG 檔案貼附至地圖檔，查詢進來該 DWG 檔案中的某些圖層，並將這些圖層作為「顯示管理員」圖層加入。然後，連接至將成為顯示地圖中的另一個圖層的 SHP 檔案，或從空間資料庫加入圖徵。地圖檔會記住所有連接和您加入至地圖檔的物件。

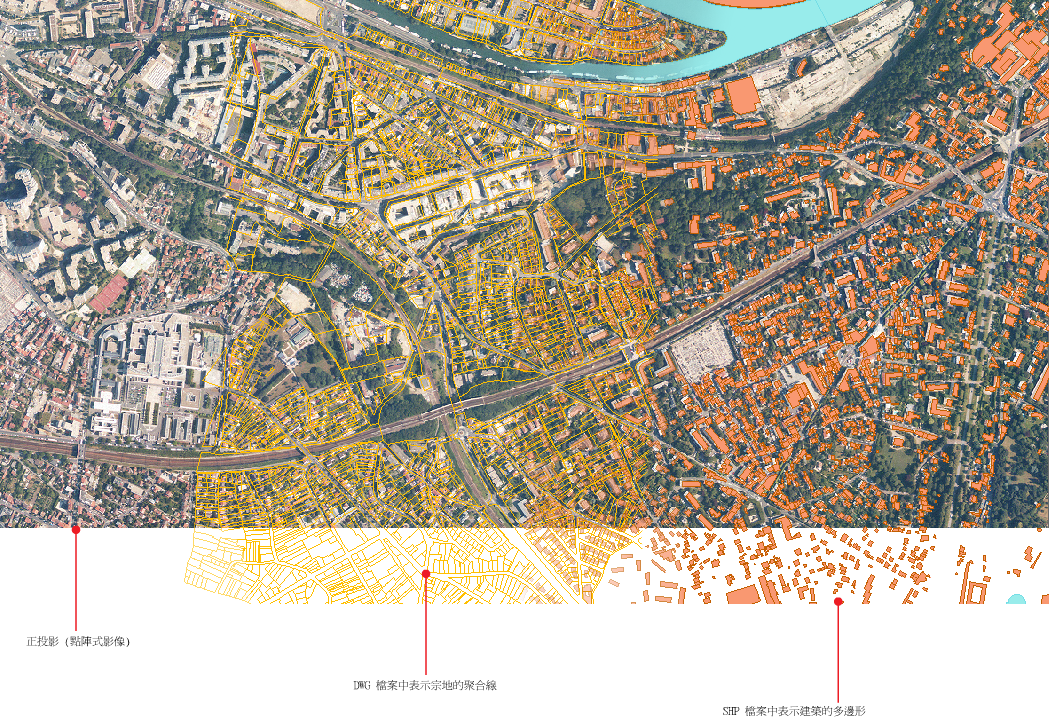

此地圖包含相片點陣式影像、儲存在 SHP 檔案中的建築資料以及儲存在 DWG 檔案中的宗地資料。
何為「顯示管理員」？
您可以使用「顯示管理員」來協調地圖中的資料。
每一組資料都是一個「顯示管理員」圖層。例如，點陣式圖層可以顯示一個城市的鳥瞰相片。SDF 圖層可以顯示代表城市內的宗地的 SDF 檔案。圖面圖層可以顯示目前圖面中或貼附的圖檔中的物件。
「顯示管理員」圖層與 AutoCAD 圖層不同。
在「顯示管理員」中，您可以單獨設定每個圖層的型式、變更圖層順序以及檢視和出圖結果。您可以指定線型式、顏色和線粗；填滿顏色和型式；標示等。
地圖檔中包含什麼內容？
每個 AutoCAD Map 3D 地圖檔均包含連接至資料來源、圖面、點陣式影像及其內容屬性資料的資訊。它還儲存了查詢、物件資料、型式設定資訊、列印配置以及所有自訂設定。

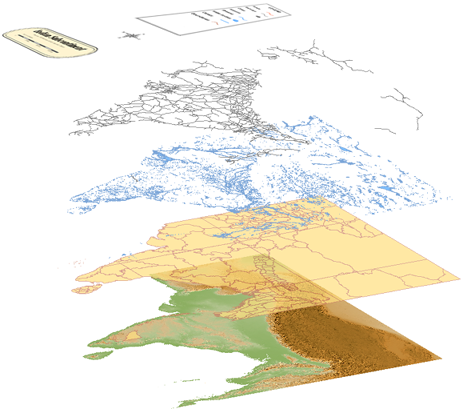

在地圖中，每個資料集都是一個圖層。
無論何時開啟地圖檔，均可立即取得所有這些資訊。
何為資料來源？
資料來源是可在地圖中使用的所有資訊來源。它可以是以下任何一種：
- 使用 Oracle、SQL Server 或其他關係資料庫管理系統建立的空間資料庫
- 以檔案為基礎的空間資料倉庫，例如 Autodesk SDF 或 ESRI SHP
- AutoCAD 圖檔
- 包含屬性資料的工作表或其他 ODBC 來源
- 點陣式影像，例如 TIFF 或 DEM 檔案
來源和地圖檔之間的關係是動態的。如果來源檔中的資料發生變更，則這些變更也會更新至地圖檔中。變更地圖檔中的物件時，可以將這些變更回存至這些物件的原始來源。
使用完成的地圖可以做什麼？
您甚至可以與無法存取 AutoCAD Map 3D 的檢視者共用地圖。例如，您可以透過以下方式共用地圖：
- 列印地圖
- 將地圖儲存成 DWF (可以使用 Autodesk Design Review [可以從 Autodesk 網站取得] 進行檢視)
- 將地圖發佈至 Infrastructure Map Server
- 將所有資料轉換為 AutoCAD DWG 資料
- 在網路上發佈地圖

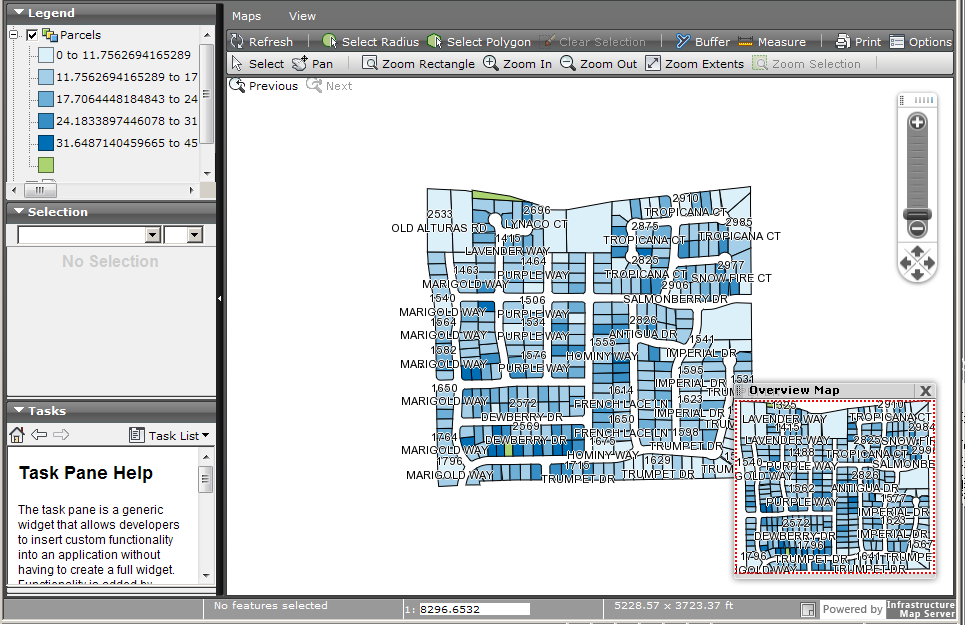

將地圖發佈至 Infrastructure Map Server 以在網路上共用。
AutoCAD 無法讀取 AutoCAD Map 3D 檔案中的某些資訊，例如至外部空間資料的連結。若要與 AutoCAD 使用者共用地圖，請將地圖中的所有資料 (包括空間資料倉庫中的資料) 轉換為 DWG 格式。
