使用方位角和距離指定點的步驟

建立物件 (如線或弧) 時，您可以透過指定到另一點的方位角和距離來指定點。方位角是沿北 (南) 子午線旋轉的角度。

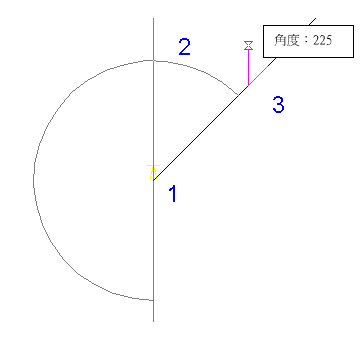

選取起點 (1)。然後指定到起點的方位角 (2) 和距離 (3)。

使用方位角和距離指定點的步驟

1. 按一下「常用」頁籤 「繪製」面板 「COGO」下拉式功能表 「COGO 輸入」。
   • 若要以「透明」方式使用「方位角/距離」常式，請啟動一個指令 (例如 PLINE 或 ARC)，然後輸入 ‘mapcogo。
2. 在「COGO 輸入」對話方塊中，選取「方位角/距離」常式。
3. 對於物件的第一點，請指定測量的起點。對於物件中稍後指定的點，您在物件上指定的前一個點即為起點。按一下 以在地圖上選取點。
4. 輸入方位角，即從北 (或南) 子午線到新方向的線之間的順時針角度。按一下 以在地圖上指定角度。

   使用目前的角度單位設定輸入角度：小數值 (例如 45.1111)，或土地測量單位 (例如 N 45d3'55" E)。

5. 輸入從起點到新點的距離。按一下 以在地圖上選取距離。
6. 按一下「計算」。AutoCAD Map 3D 會計算新點，並在地圖上預覽該點。按一下「平移」按鈕平移至該新點。
   註:

   如果您在「座標幾何圖形設置」對話方塊中打開「提示輸入 3D 資料」選項，則可以在「COGO 輸入」對話方塊的「結果」區段中輸入高程值。

7. 按一下「建立點」。
