使此視圖調整至低於切割平面的模型視圖零件。
當牆出現於樓層 3 的視圖範圍中時，若您要牆僅可見於平面視圖中，則可使用「深度裁剪」參數從視圖中裁剪牆。
您可以使用平面視圖的「深度裁剪」參數來啟用此功能。背面裁剪平面是由「視景深度」參數所定義，此參數是視圖的「視圖範圍」性質的一部分。
平面視圖包括樓板平面視圖、天花板反射平面視圖、詳圖平面視圖和圖說平面視圖。
註: 若為 Revit Structure，平面視圖包括結構平面視圖、詳圖平面視圖和圖說平面視圖。
範例

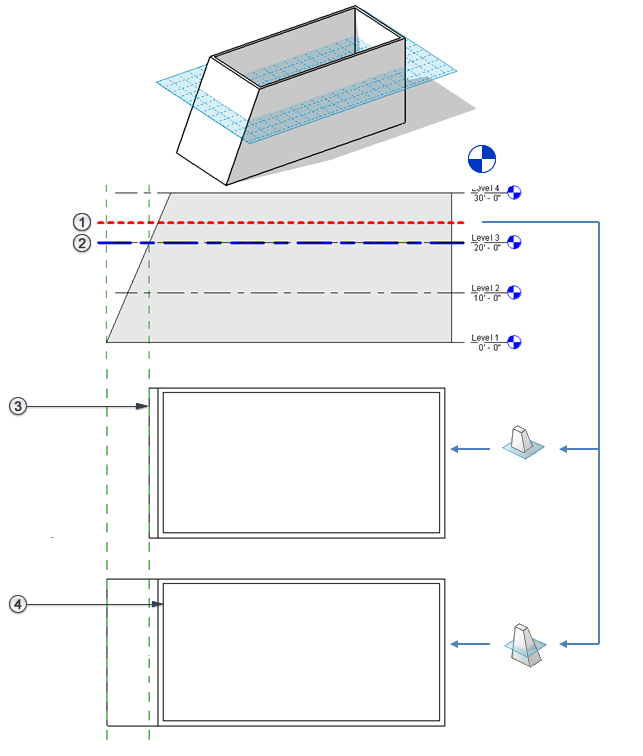

下圖說明了背面裁剪平面，顯示
切割平面、
視圖深度、
平面視圖與裁剪的「牆下方樓層 3」，以及
平面視圖與可見的「牆下方樓層 3」。

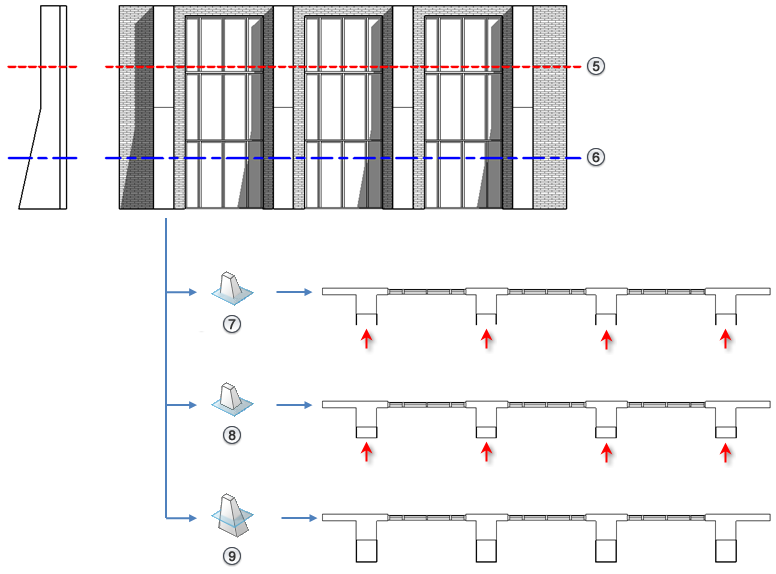

下列影像展示此模型的
切割平面和
視景深度，及針對「深度裁剪」參數選項 (
「裁剪但不含線」、
「裁剪，含線」和
「不裁剪」) 所產生的平面視圖表現法。
平面區域會考量其母視圖的「深度裁剪」參數設定，但會遵循專屬的「視圖範圍」設定。
當您依背面裁剪平面切割平面視圖時，某些視圖 (例如結構樑) 和不可切割之族群中具有符號表現法的元素不會受到影響。它們會顯示且不會被切割。
此性質會影響列印。
