繪製完整的橢圓草圖

藉由選取中心點和朝向兩個方向的半徑繪製橢圓草圖。

1. 選取可建立橢圓的工具。

   例如，按一下「註解」頁籤 「詳圖」面板 (細部線)。

2. 按一下「修改」頁籤 「繪製」面板 (橢圓) 或 (點選線)。
   註: 選取「點選線」時，您可以點選另一個橢圓的邊緣或面。
3. 如果選取「點選線」，還可選擇性地在選項列上指定「偏移」的值。
   註: 橢圓的偏移只可在選取「點選線」選項時使用。

   建立具有偏移的完整橢圓時，會出現雲形線。

   例如，如果將量體元素建立為具有偏移的完整橢圓，然後嘗試在量體元素的面上建立牆，則不會將該橢圓視為是相接的，如下列影像所示。


4. 在繪圖區域中按一下，以指定橢圓的中心。

   隨即將對橢圓啟用鎖點，並顯示預覽橢圓。

5. 沿任意方向將游標從中心移開。

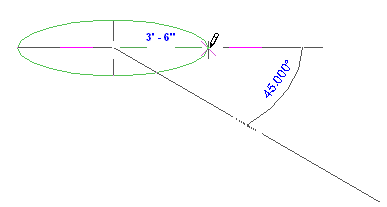

   可編輯的暫時性標註將顯示長軸的半徑。


6. 在顯示所需的半徑值時按一下，或鍵入一個值後按 Enter。
7. 再次沿任意方向將游標從中心移開。

   可編輯的暫時性標註將顯示短軸的半徑。

8. 在顯示所需的半徑值時按一下，或鍵入一個值後按 Enter。
