使用此工具可在計畫中手動建立電子元件之間的佈線。
在裝置之間加入電線管路，不會指定電線管路的大小，也不會建立電路。請參閱〈建立電路〉和〈電線大小〉。
- 在專案瀏覽器中，展開「視圖 (全部)」
「樓板平面圖」，並在視圖中要建立電線管路之處按兩下。 - 按一下「系統」頁籤「電子」面板「電線」下拉式清單，然後選取電線型式。
- 在「類型選取器」中，選取佈線類型。
在「電氣設定」對話方塊中指定從「類型選取器」可取得的佈線類型。
- 在功能區上，請確認已選取「放置時進行標籤」，自動為電線貼標籤。
- 將游標移動至要連接的第一個元件。
當您將游標移動至電子元件，鎖點隨即顯示。佈線必須連接至接頭鎖點。
- 按一下以指定電線管路的起點位置。
- 將游標移至要連接的元件之間，並按一下以指定一個中點。

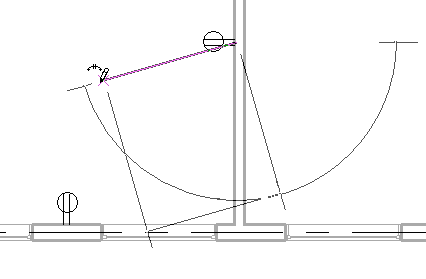

- 將游標移至下一個元件，然後按一下「接頭鎖點」指定電線管路的終點 (如下所示)，或按一下圖面區域中的空白區域以指定終點管路。
- 按一下「修改」以釋放工具。

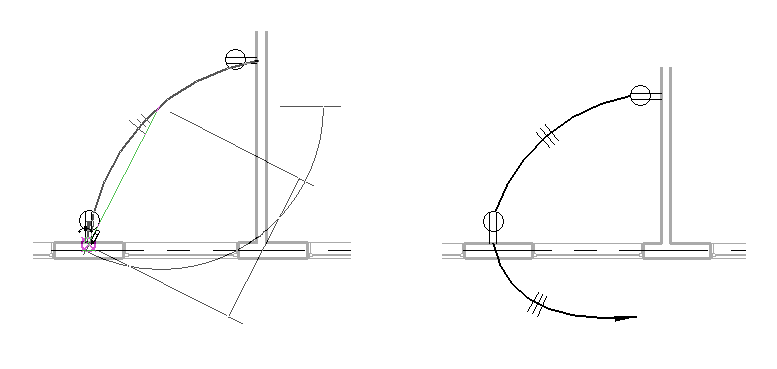

顯示在電線管路上的短斜線標記的型式，指定於「電線」對話方塊中。
