Vytváření výkresových pohledů ze 3D modelů aplikace AutoCAD

Vytváření základních, ortogonálních a izometricky promítnutých pohledů ze 3D těles a povrchů v modelovém prostoru.

1. V pravé dolní části kreslicí plochy klikněte na kartu odpovídající rozvržení, ze kterého chcete základní pohled vytvořit.
   Tip: Pokud rozvržení obsahuje výřez, doporučujeme jej před pokračováním odstranit.
2. Klikněte na kartu Rozvrženípanel Vytvořit pohledrozevírací seznam ZákladníZ modelového prostoru Hledat.

   Vybere se celý modelový prostor a u kurzoru se objeví náhled základního pohledu. Vytvoření základního pohledu pouze pro vybrané objekty:

   1. V panelu Vybrat kontextové karty pásu karet Vytvoření pohledu výkresu klikněte na výběr modelového prostoru.
   2. Podržte klávesu SHIFT a klikněte na objekty, které nechcete zahrnout do základního pohledu.
      Tip: Pokud jste omylem odstranili objekt, který jste nechtěli odstranit, klikněte na tento objekt znovu. Objekt je vybrán pro základní pohled.
   3. Stisknutím klávesy ENTER se vraťte do rozvržení.
3. Na panelu Orientace kontextové karty pásu karet Vytvoření výkresového pohledu vyberte orientaci základního pohledu.
4. Na panelu Vzhled určete měřítko a styl zobrazení.
5. Kliknutím na kreslicí ploše určete umístění základního pohledu a stiskněte klávesu ENTER. U kurzoru se zobrazí náhled promítnutého pohledu.
Poznámka: Vlastnosti základního pohledu je možné změnit pomocí pásu karet, dokud nestisknete klávesu ENTER.

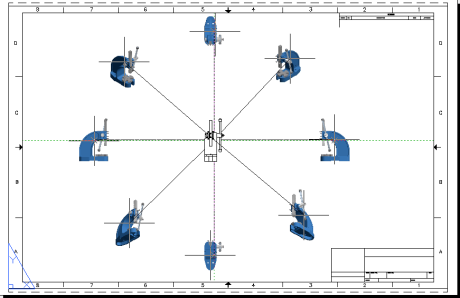

6. Přesuňte náhled do požadovaného umístění a klikněte. Opakujte, dokud nebudou vytvořeny všechny požadované promítnuté pohledy.
   Poznámka: Při přesouvání náhledu se mění orientace promítnutého pohledu podle jeho vztahu k základnímu pohledu.
7. Klikněte na kartu Vytvoření pohledu výkresupanel VytvořitOK.
