Staniční kóty měří kolmou vzdálenost od počátečního bodu neboli vztažného bodu k prvku, například díře v součásti. Pomocí těchto kót nedochází k rozrůstajícím se chybám, protože je zachováno přesné odsazení prvků od vztažného bodu.
Staniční kóty se skládají z hodnoty X nebo Y a odkazové čáry. Vztažný bod X staniční kóty měří vzdálenost prvku od souřadnice podél osy X. Vztažný bod Y staniční kóty měří vzdálenost podél osy Y.
Umístění vztažného bodu
Umístění a orientace aktuálního USS určuje hodnoty souřadnic. Aby se počátek USS shodoval se vztažným bodem, obvykle se před vytvořením staničních kót nastaví na výchozí hodnoty.
Umístění odkazu

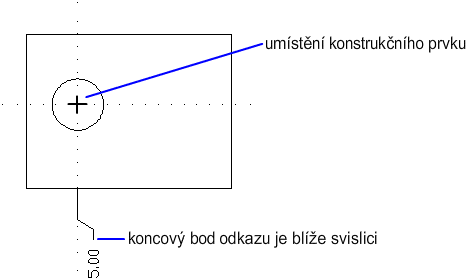

Po určení umístění prvku budete vyzváni k zadání koncového bodu odkazu. Ve výchozím nastavení určuje vámi zadaný koncový bod odkazu, zda je vytvořena staniční kóta X nebo Y. Například lze vytvořit staniční kótu X zadáním umístění koncového bodu odkazu, který je blíže vertikální než horizontální ose.
Po vytvoření staniční kóty můžete snadno změnit umístění odkazu kóty a textu pomocí editace uzlu. Text kóty je vždy zarovnán podle staniční odkazové čáry.
