Odsazením objektu vytvořte nový objekt, jehož tvar je rovnoběžný s tvarem původního objektu.
Pokud například odsadíte kružnici nebo oblouk, bude vytvořena větší či menší kružnice podle toho, kterou stranu pro odsazení zadáte. Jestliže odsadíte křivku, je výsledkem křivka, která je rovnoběžná s původní.
Pomocí příkazu EKVID lze odsadit následující typy objektů:
- Úsečky
- Oblouky
- Kružnice
- Elipsy a eliptické oblouky (vyústí do oválné spline)
- 2D křivky
- Konstrukční čáry a polopřímky
- Spline
Speciální případy odsazení křivek a spline

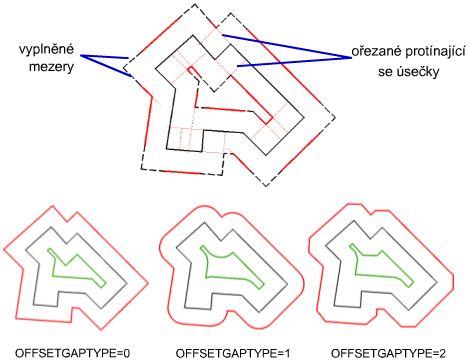

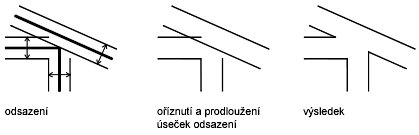

2D křivky jsou odsazeny jako jednotlivé úsečkové segmenty, výsledkem jsou zkřížení nebo mezery mezi segmenty. Pro dokončení odsazení jsou protínající se čáry oříznuty a mezery vyplněny.
Je-li vzdálenost odsazení větší, než je možné přizpůsobit, budou křivky spline oříznuty automaticky.

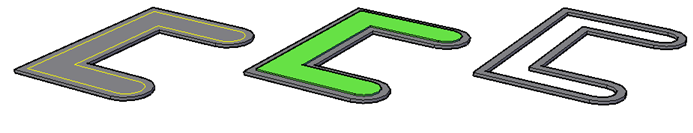

Příkaz ODSAZHRANU vytvoří uzavřenou křivku nebo křivku spline z hran rovinné plochy na 3D tělese nebo povrchu. Výsledkem je křivka spline, pokud jeden nebo více segmentů nelze zobrazit jako úsečku, oblouk nebo kružnici. Například:
- Na obrázku vlevo byla hranu horní plochy tělesa odsazena a vznikla uzavřená, žlutá křivka.
- Na obrázku uprostřed byla křivka vytažena.
- Na obrázku vpravo byla křivka vytažena a poté odečtena.

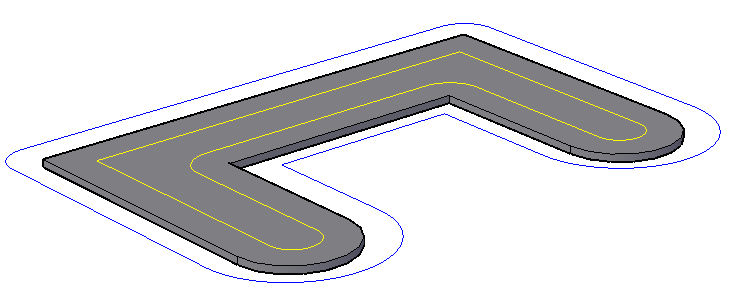

Pomocí možnosti rohu můžete určit ostré rohy nebo zaoblené rohy pro křivku. Vnější a vnitřní rohy vytvářejí zaoblené rohy odlišně v závislosti na tom, zda jsou rohy konkávní nebo konvexní – poloměr oblouků zachovává zadanou vzdálenost odsazení.
