Vytvoří revizní obláček pomocí křivky.
Hledat

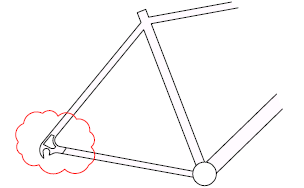

Nový revizní obláček můžete vytvořit přetažením kurzoru nebo převedením uzavřeného objektu, například elipsy nebo křivky, na revizní obláček. Revizní obláčky se používají ke zvýraznění částí výkresu, které byly přepracovány.
Poznámka: Příkaz ROBLÁČEK uloží naposledy použitou délku oblouku do systémového registru. Tato hodnota je vynásobena proměnnou DIMSCALE, aby byla zajištěna shoda, když použijete výkres s jiným měřítkem.
Zobrazí se následující výzvy.
- Délka oblouku
-
Výchozí nastavení minimální a maximální délky oblouku je 0.5000. Maximální délku oblouku nelze nastavit na více než trojnásobek minimální délky oblouku.
- Objekt
-
Určuje objekt pro převedení na revizní obláček.
- Styl
-
Určuje styl revizního obláčku.
