Radiální kóty měří poloměry a průměry oblouků a kružnic s volitelnými osami a středovými značkami.
Existují dva typy radiálních kót:
- Příkaz KÓTYRÁDIUS měří poloměr oblouku nebo kružnice a zobrazí text kóty s písmenem R na začátku.
- Příkaz KÓTYPRŮM měří průměr oblouku nebo kružnice a zobrazí text kóty se symbolem průměru na začátku.
Pokud je u vodorovného kótovacího textu úhel čáry radiální kóty od vodorovné čáry větší než 15 stupňů a je nakreslen mimo kružnici nebo oblouk, vytvoří se vedle textu kóty kotvicí čára, nazývaná také praporek nebo podesta o délce jedné šipky.
Nastavení vynášecích čar

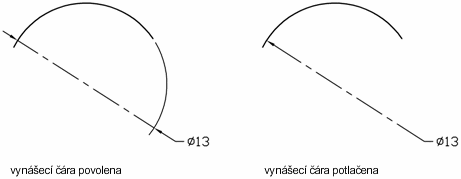

Při kótování oblouku nesmí být radiální kóta ani kóta průměru umístěna přímo u oblouku. Je-li kóta umístěna až za koncem oblouku, bude buď nakreslena prodlužující čára, která sleduje dráhu oblouku, pro který kótování probíhá, nebo nebude nakreslena žádná prodlužovací čára. Je-li prodlužovací čára potlačena (vypnuta), bude namísto prodlužovací čáry nakreslena kótovací čára pro radiální kótu či kótu průměru procházející středem oblouku.

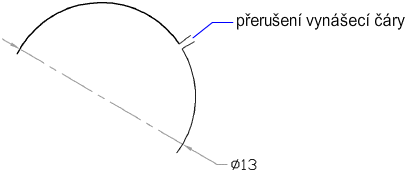

Systémová proměnná DIMSE1 určuje, zda bude radiální kóta nebo kóta průměru nakreslena s prodlužovací čárou, když je kóta umístěna mimo konec oblouku. Pokud zobrazení prodlužovací čáry oblouku není potlačeno, bude vytvořena mezi obloukem a prodlužovací čarou oblouku mezera. Velikost mezery závisí na hodnotě systémové proměnné DIMEXO.
Nastavení os a středových značek
V závislosti na nastavení kótovacího stylu se středové značky a osy generují pro kóty průměru automaticky. Nakreslí se jen v případě, že je kótovací čára umístěna vně oblouku nebo kružnice. Osy a středové značky lze vytvářet přímo pomocí příkazu KÓTYSTŘED.
Velikost a viditelnost os a středových značek lze nastavit pomocí systémové proměnné DIMCEN nebo v dialogu Kótovací styl.
Velikost osy je délka segmentu osy, který přesahuje přes kružnici nebo oblouk. Je to rovněž velikost mezery mezi středovou značkou a počátkem osy. Velikost středové značky je vzdálenost od středu kružnice nebo oblouku ke konci středové značky.
Vytvoření zalomených kót poloměrů
Pomocí příkazu KÓTAZALOM lze vytvářet zalomené kóty poloměrů, kterým se také říká perspektivně zkrácené kóty poloměrů, pro případ, kdy se střed oblouku nebo kružnice nachází mimo rozvržení a nemůže být zobrazen ve svém skutečném umístění. Počáteční bod kóty může být určen ve vhodnějším umístění nazvaném předefinování středového umístění.
Implicitní úhel zalomení lze určit v dialogu Kótovací styl v poli Zalomení kóty poloměru.
Po vytvoření zalomené kóty poloměrů lze upravit zalomení a přepsání středového umístění pomocí
- Použití úchopů k posunu prvků
- Změny umístění prvků na paletě Vlastnosti
- Používání příkazu PROTÁHNI
Ve starších verzích než jsou verze produktů založených na aplikaci AutoCAD 2006 lze zalomené radiální kóty prohlížet, ale ne upravovat.
