Dialog Šablona popisku (správce dbConnect)

Použije formátování na popisky.

Metody přístupu

dbConnect Šablony Nová šablona popisku (Zvolte šablonu propojení v dialogu Vyberte objekt databáze a klikněte na tlačítko Pokračovat.)

Tlačítka Správce dbConnectVyberte databázovou tabulku, šablonu propojení nebo šablonu popisku a klikněte na tlačítko Nová šablona popisku. Pokud jste zvolili šablonu popisky, otevře program dialog Šablona popisky, aniž by nejprve zobrazil dialog Nová šablona popisky.

Tlačítka Zobrazení dat Zvolte Novou šablonu popisku ze seznamu šablony popisku a pak zvolte buď možnost Vytvořit volný popisek nebo možnost Vytvořit připojený popisek. Pokud není v aktuálním výkresu definována žádná šablona spojení pro vybranou databázovou tabulku, zobrazí program dialog Nová šablona spojení.

Klikněte pravým tlačítkem na šablonu propojení nebo databázovou tabulku v nástroji Správce dbConnect a zvolte možnost Nová šablona popisku.

Dvakrát klikněte na šablonu popisek v nástroji Správce dbConnect. Tato metoda otevře dialog Šablona popisky přímo, bez předchozího zobrazení dialogu Nová šablona popisky.

Před otevřením dialogu Šablona popisku se zobrazí dialog Nová šablona popisku, kde můžete šablonu popisku pojmenovat.

Seznam možností

Zobrazí se následující možnosti.

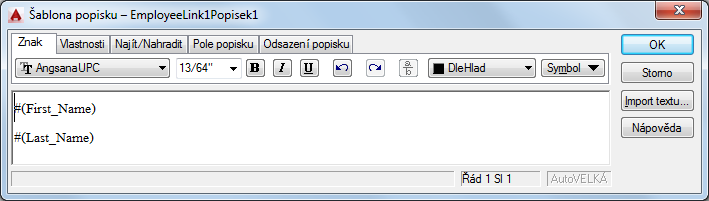

Karta Znak

Řídí formátování znaků textu, který zadáváte pomocí klávesnice nebo importujete.

Písmo

Udává písmo pro nový text nebo mění písmo vybraného textu.

Výška

Nastavuje výšku znaku nového textu ve výkresových jednotkách nebo mění výšku vybraného textu. Výchozí hodnota je založena na aktuálním stylu textu. Pokud aktuální styl textu nemá pevně nastavenou výšku, bude se výška textu rovnat hodnotě uložené v systémové proměnné TEXTSIZE.

Tučné

Vypíná a zapíná tučné písmo pro nový nebo vybraný text. Tato volba je dostupná pouze pro znaky používající písma TrueType.

Kurzíva

Vypíná a zapíná kurzívu pro nový nebo vybraný text. Tato volba je dostupná pouze pro znaky používající písma TrueType.

Podtržené

Vypíná a zapíná podtržení pro nový nebo vybraný text.

Zpět

Vrátí zpět akci, včetně změn obsahu nebo formátování textu. Můžete také použít kombinaci kláves Ctrl+Z.

Znovu

Zopakuje akci, včetně změn obsahu nebo formátování textu. Můžete také použít kombinaci kláves Ctrl+Y.

Zlomek, Ne-zlomek

Vytvoří zlomkový text, například zlomky, jestliže vybraný text obsahuje určité znaky pro tvorbu zlomku. Pokud je vybrán zlomkový text, odstraní zlomek. Jestliže jsou v textu znaky pro tvorbu zlomku – stříška (^), lomítko (/) nebo křížek (#) – text nalevo od znaku je umístěn do zlomku nad text napravo od znaku.

Standardně je text, který obsahuje stříšku, převáděn na hodnoty tolerance zarovnané vlevo. Text, který obsahuje lomítko, je převeden na zlomkové hodnoty zarovnané na střed; lomítko je převedeno na vodorovný pruh stejné délky jako text. Text, který obsahuje křížek (#), je převeden do zlomku se šikmou zlomkovou čárou vysokou jako dva textové řetězce. Znaky nad šikmou zlomkovou čárou jsou zarovnány doprava dolů; znaky pod čárou doleva nahoru.

Barva textu

Udává barvu pro nový text nebo mění barvu vybraného textu.

K textu můžete přiřadit barvu asociovanou s hladinou, ve které se nachází (DleHlad), nebo barvu bloku, ve kterém je obsažen (DleBlok). Můžete také vybrat jednu z barev ze seznamu nebo kliknutím na možnost Další otevřít dialog Výběr barvy.

Symbol

Vloží na pozici kurzoru symbol nebo tvrdou mezeru. Symboly je také možné vkládat manuálně. Viz část Symboly a speciální znaky.

V podnabídce jsou vypsány běžně používané symboly. Pokud vyberete položku Další, zobrazí se dialog Mapa znaků ukazující celou znakovou sadu každého písma dostupného v systému. Vyberte znak a kliknutím na tlačítko Vybrat jej umístíte do pole Znaky ke zkopírování. Až vyberte všechny znaky, které chcete použít, klikněte na tlačítko Kopírovat a zavřete dialog. V dialogu Šablona popisky klikněte pravým tlačítkem a vyberte možnost Vložit.

Symbol eura můžete používat s písmy SHX a odpovídajícími písmy TrueType, dodávanými s programem AutoCAD 2000 a novějšími verzemi. Pokud na klávesnici symbol euro nemáte, podržte klávesu Alt a na numerické klávesnici zadejte kód 0128.

Ve vertikálním textu nejsou symboly podporovány.

Poznámka: V dialogu se symbol průměru zobrazuje jako %%c, ale v popisku bude zobrazen správně. Pevná mezera není dostupná v dvoubajtových operačních systémech.

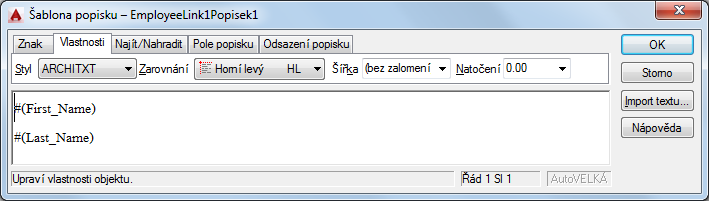

Karta Vlastnosti

Řídí vlastnosti platné pro celou šablonu popisku.

Styl: Použije na popisku styl textu. Aktuální styl se uloží do systémové proměnné TEXTSTYLE. Pokud na existující šablonu popisky použijete nový styl, formátování znaků pro atributy písmo, výška a tučně nebo kurzíva bude přepsáno. Atributy zlomky, podtržení a barva zůstanou u znaků po použití nového stylu zachovány. Styly, které mají efekt pozpátku nebo vzhůru nohama, nebudou použity. Pokud použijete na písmo SHX styl s vertikálním efektem, text se v dialogu Šablona popisky zobrazí horizontálně.
Zarovnání: Nastaví zarovnání popisky. Výchozí nastavení je vlevo nahoru. Mezery vložené na konec řádku jsou zahrnuty jako součást textu a ovlivňují zarovnání řádku. Text je zarovnáván vlevo, vpravo nebo na střed s ohledem na levou a pravou hranici textu. Text je zarovnáván na střed, nahoru nebo dolů s ohledem na horní a dolní hranici textu. Popis devíti možností odsazení naleznete v tématu Příkazový řádek funkce MTEXT.
Šířka: Nastaví šířku odstavce nového nebo označeného textu. Výsledkem volby Bez zalomení je jediný řádek. Volba nemá vliv na šířku jednotlivých znaků.
Otočení: Nastaví úhel natočení popisky v aktuálních úhlových jednotkách (stupně, radiány, grady).

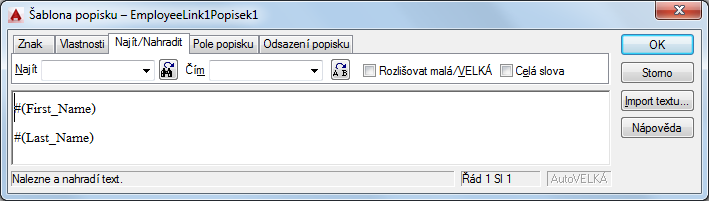

Karta Najít/Nahradit

Vyhledá v šabloně popisku zadaný textový řetězec a nahradí jej novým textem.

Najít: Definuje textový řetězec, který se má najít.
Tlačítko Najít: Zahájí hledání textového řetězce v textovém poli Najít. Chcete-li v hledání pokračovat, klikněte na tlačítko znovu.
Čím: Definuje textový řetězec, kterým se má nahradit text v textovém poli Najít.
Tlačítko Nahradit: Nahradí zvýrazněný textový řetězec textem v textovém poli Nahradit.
Rozlišovat malá a velká: Vyhledá text, pouze pokud velikost všech znaků v daném textovém řetězci odpovídá textu v poli Najít. Po zrušení zaškrtnutí tohoto políčka je nalezena shoda pro zadaný textový řetězec bez ohledu na velká a malá písmena.
Celá slova: Je-li tato volba zaškrtnutá, bude text v textovém poli Najít nalezen pouze v případě, že se vyskytuje jako celé slovo. Pokud je daný text součástí jiného slova, bude ignorován. Po zrušení zaškrtnutí tohoto políčka je nalezena shoda pro textové řetězce bez ohledu na to, zda se jedná o celá slova nebo části slov.

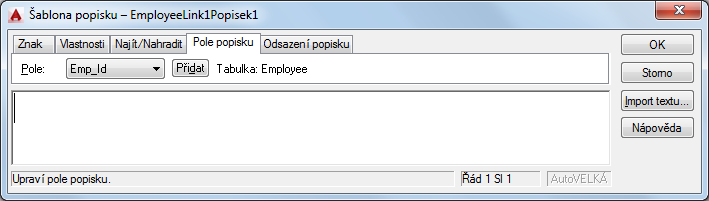

Pole popisky

Určuje, která pole databázové tabulky se zobrazí, když vytvoříte popisky na základě této šablony.

Pole: Zobrazí seznam dostupných polí z aktuální databázové tabulky, který můžete zahrnout do dané popisky. Můžete zahrnout libovolné množství polí ze zdrojové tabulky.
Přidat: Přidá vybrané pole do seznamu polí popisky.
Tabulka: Zobrazí název aktuálního uživatele.

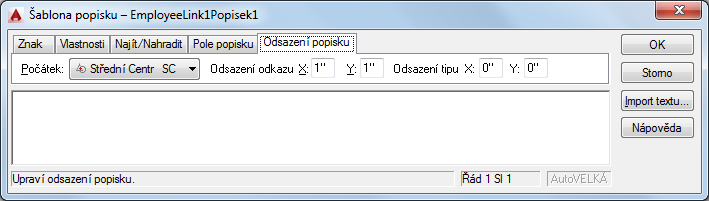

Karta Odsazení popisky

Definuje odsazení na souřadnici X a Y pro bod vložení vaší popisky a připojeného objektu v případě, že se jedná o připojený objekt odkazu.

Počátek: Určuje počáteční bod odkazové čáry. Tento bod je definován vzhledem k rozsahu grafického objektu, k němuž je popisek připojen. Tato volba nemá žádný efekt u samostatných popisek, jelikož nemají žádný připojený odkaz.
Odsazení odkazu: Určuje odsazení X a Y pro objekt víceřádkového textu s ohledem na připojený objekt odkazu. Standardně jsou možnosti odsazení ve směru X a Y nastaveny na hodnotu 1, což určuje, že text popisky bude odsazen o 1 jednotku v rovině X a Y od konce objektu odkazu. Tato nastavení odsazení objektu odkazu se týkají pouze připojených popisek.
Odsazení tipu: Určuje vzdálenost konce objektu odkazu nebo odsazení textu popisky připojených a volných popisek. U připojených popisek odsazení konce určuje odsazení X a Y od hodnoty určené v možnosti Začátek pro konec objektu odkazu. U volných popisek odsazení konce určuje odsazení X a Y od bodu vložení, který jste pro popisku určili.
