Odstraní duplicitní geometrii i překrývající se úsečky, oblouky a křivky. Také spojí částečně se překrývají nebo spojité segmenty.

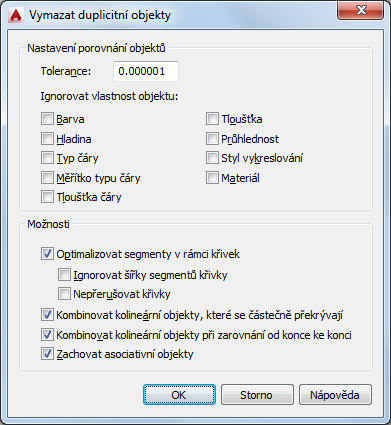

Zobrazí se následující výzvy.
Nastavení porovnání objektů
- Tolerance
-
Určuje přesnost, s jakou příkaz ODSTRAŇPŘESAHY provádí numerické porovnávání. Jestliže je tato hodnota 0, musí si dva porovnávané objekty odpovídat, jinak je příkaz ODSTRAŇPŘESAHY neupraví ani neodstraní.
- Ignorovat vlastnost objektu
-
Vyberte tyto vlastnosti objektu, chcete-li je při porovnání ignorovat.
- Barva
- Hladina
- Typ čáry
- Měřítko typu čáry
- Tloušťka čáry
- Tloušťka
- Průhlednost
- Styl vykreslování
- Materiál
Možnosti
Pomocí těchto nastavení můžete určit, jak příkaz ODSTRAŇPŘESAHY zachází s úsečkami, oblouky a křivkami.
- Optimalizovat segmenty v rámci křivek
-
Je-li tato možnost vybrána, jsou jednotlivé segmenty úseček a oblouků v rámci vybrané křivky prozkoumány. Duplicitní vrcholy a segmenty jsou odstraněny.
Příkaz ODSTRAŇPŘESAHY také porovná jednotlivé segmenty křivky se zcela samostatnými segmenty úsečky a oblouku. Pokud segment křivky duplikuje objekt úsečky nebo oblouku, jeden z nich bude odstraněn.
Pokud tato možnost není vybrána, křivky jsou porovnány jako samostatné objekty a dvě dílčí možnosti nelze vybrat.
- Ignorovat šířku segmentu křivky: Při optimalizaci segmentů křivky ignoruje šířku segmentu.
- Nepřerušovat křivky: Objekty křivky se nezmění.
- Kombinovat kolineární objekty, které se částečně překrývají
-
Překrývající se objekty jsou sloučeny do jednotlivých objektů.
- Kombinovat kolineární objekty při zarovnání od konce ke konci
-
Objekty, které mají společné koncové body, jsou sloučeny do jednoho objektu.
- Zachovat asociativní objekty
-
Asociativní objekty nejsou odstraněny ani upraveny.
