Řídí aktivní nastavení uchopení 3D objektů.
Pomocí nastavení uchopení objektu můžete určit uchopení bodu v přesném umístění na objektu. Pokud zvolíte více než jednu možnost, budou aplikovány vybrané krokové režimy a program vrátí bod, který je nejblíže středu apertury. Možnosti lze procházet stisknutím klávesy TAB.

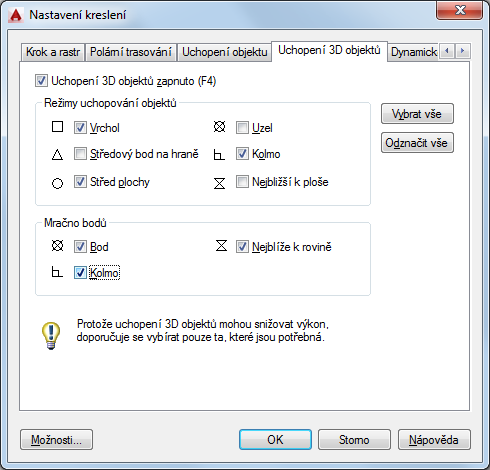

Seznam možností
Uchopení 3D objektů zapnuto
Zapíná a vypíná uchopení 3D objektů. Režimy uchopení 3D objektů nastavené v poli Režimy uchopení 3D objektů jsou aktivní, když je uchopení zapnuto. (systémová proměnná 3DOSMODE)
Módy uchopení objektu
Uvádí režimy uchopení 3D objektů.

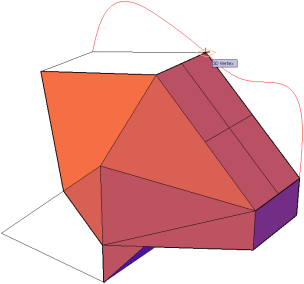

- Vrchol
-
Uchopí nejbližší vrchol 3D objektu.
- Bod poloviny na hraně
-
Uchopí bod poloviny na hraně plochy.
- Střed plochy
-
Uchopí střed plochy.

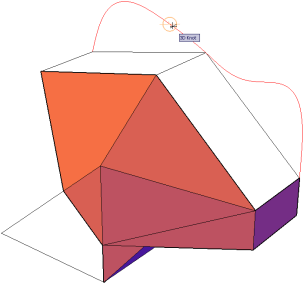

- Uzel
-
Uchopí uzel na křivce spline.
- Kolmo
-
Uchopí bod kolmý k ploše.

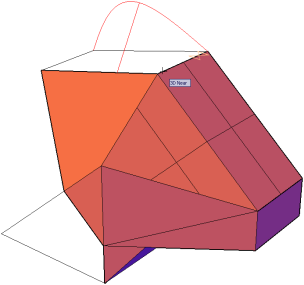

- Nejbližší k ploše
-
Uchopí bod, který je nejbližší k ploše 3D objektu.
Mračno bodů
Zapíná a vypíná uchopení objektů mračna bodů. Uchopení objektů mračna bodů jsou aktivní, pokud je uchopení objektů zapnuto. (systémová proměnná 3DOSMODE)
- Bod
- Uchopí uzel v mračnu bodů bez ohledu na to, zda obsahuje data segmentace ze zpracování v aplikaci ReCap či nikoli.
- Nejblíže k rovině
- Uchopí nejbližší bod na rovinném segmentu v mračnu bodů. Při zjištění bodu, který je součástí rovinného segmentu, se uchopení připojí k rovině tohoto segmentu. Pokud je zapnuto zvýraznění segmentu, zobrazí se při dosažení bodu rovinný segment. Jsou vyžadována data segmentace z aplikace Autodesk ReCap.
- Kolmo
- Uchopí kolmo rovinný segment v mračnu bodů. Při zjištění bodu, který patří k rovinnému segmentu, se uchopení připojí k tomuto bodu od bodu kolmého k rovině daného segmentu (podobně jako u uchopení kolmo k ploše tělesa). Pokud je zapnuto zvýraznění segmentu, zobrazí se při dosažení bodu rovinný segment. Jsou vyžadována data segmentace z aplikace Autodesk ReCap.
- Vybrat vše
-
Zapne všechny režimy uchopení 3D objektů.
- Nevybrat nic
-
Vypne všechny režimy uchopení 3D objektů.
