Objekty poznámek obsahují kóty, poznámky a další typy vysvětlujících symbolů nebo objektů, které jsou běžně používány k přidávání informací k výkresu.
Objekty poznámek poskytují informace o funkci, například o délce stěny, průměru spojovacího prvku nebo odkazu na detail. Obvykle mají objekty poznámek jiné měřítko než pohledy výkresu a závisí na měřítku, které je nastavené pro jejich vzhled při vykreslení.
Můžete určit způsob aplikace měřítka na popisný objekt tím, že definujete objekt jako bez poznámek, nebo s poznámkami.
- Objekty bez poznámek vyžadují pevnou velikost nebo měřítko, které je vypočteno na základě měřítka použitého k vykreslení výkresu.
- Objekty s poznámkami se automaticky upraví tak, aby se zobrazily jednotně ve stejné velikosti nebo měřítku bez ohledu na měřítko pohledu.

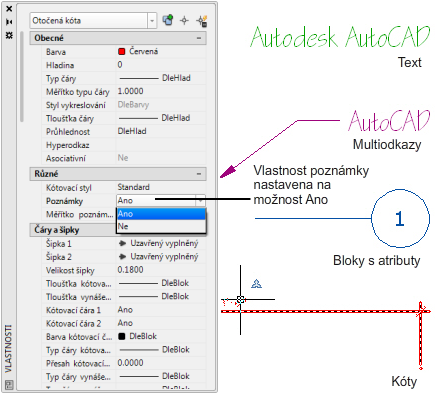

V následující tabulce jsou uvedeny obecné poznámky, které lze vytvořit ve výkresu.
| Poznámka | Objekt výkresu |
|---|---|
| Poznámky a popisky |
|
| Tabulka dat |
|
| Kóty a geometrické tolerance |
|
| Šrafy, gradienty a výplně |
|
| Poznámky a symboly s odkazy |
|
| Rohová razítka a atributy |
|
