Převeďte existující objekty na 3D tělesa.
K převedení objektů ve výkresu na 3D tělesa můžete použít několik způsobů:
- Převedení povrchů a objektů s tloušťkou na 3D tělesa
- Převedení skupiny povrchů na 3D těleso
- Převedení sítě na 3D tělesa
- Převedení povrchů na 3D tělesa zesílením

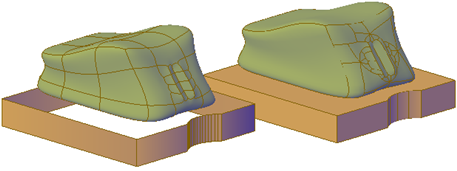

Síť a křivka s tloušťkou převedené na optimalizovaná 3D tělesa
Systémová proměnná DELOBJ řídí, zda budou vybrané objekty při vytváření 3D objektů automaticky odstraněny.
Převádění povrchů a objektů s tloušťkou na 3D tělesa

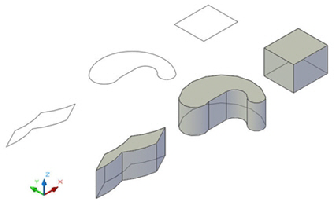

Různé typy objektů lze převádět na vytažená 3D tělesa pomocí příkazu PŘEVNATĚLESO. Mezi tyto objekty patří uzavřené křivky a kružnice s tloušťkou a také plně uzavřené sítě a povrchy.
Převedení skupiny povrchů na 3D těleso
Skupinu povrchů, které uzavírají plně uzavřenou oblast, můžete převést na 3D těleso pomocí příkazu TVARUJZPOVRCHŮ.
Převedení sítě na 3D tělesa
Při převádění objektů sítě na 3D tělesa se tvar nových objemových objektů podobá původnímu objektu sítě, ale nekopíruje jej zcela přesně. Rozdílnost lze řídit určením toho, zda mají být výsledky hladké nebo oploškované (SMOOTHMESHCONVERT). Lze také zadat, zda mají být výsledné plochy sloučeny (optimalizovány).
Například pokud převedete síťový kvádr na objekt tělesa, jsou dostupné tyto možnosti:

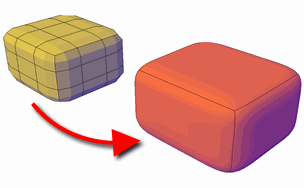

- Vyhlazené a optimalizované. Koplanární plochy budou sloučeny do jediné plochy. Celkový tvar některých ploch se může změnit. Hrany ploch, které nejsou koplanární, jsou zakulacené. (SMOOTHMESHCONVERT = 0)

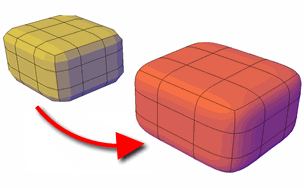

- Vyhlazené a neoptimalizované. Všechny původní plochy sítě budou v převedeném objektu zachovány. Hrany ploch, které nejsou koplanární, jsou zakulacené. (SMOOTHMESHCONVERT = 1)

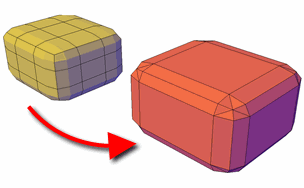

- Oploškované a optimalizované. Koplanární plochy budou sloučeny do jediné rovné plochy. Celkový tvar některých ploch se může změnit. Hrany ploch, které nejsou koplanární, jsou vyostřené nebo úhlové. (SMOOTHMESHCONVERT = 2)
- Oploškované a neoptimalizované. Všechny původní plochy sítě budou převedeny na rovnou plochu. Hrany ploch, které nejsou koplanární, jsou vyostřené nebo úhlové. (SMOOTHMESHCONVERT = 3)
- Síť s mezerami mezi plochami. Úpravy pomocí manipulátoru někdy způsobí vznik mezer neboli děr mezi plochami. V některých případech lze mezery uzavřít vyhlazením objektu sítě.
- Síť s hranicemi, které protínají sebe samy. Pokud jste objekt sítě upravili tak, že jedna nebo více ploch protíná plochu stejného objektu, nelze jej na 3D těleso převést.
V některých případech lze síť, kterou nelze převést na objemový objekt, převést na povrch.
Zesílení povrchů k převedení na 3D tělesa
3D objekty povrchu lze převést na 3D tělesa pomocí příkazu ZESIL.
Úprava pomocí uzlů je omezena na objekty vytvořené pomocí této metody.
