Posunem můžete změnit polohu pohledu v grafické oblasti a zoomem můžete změnit zvětšení.
Posun a zoom jsou dva nejčastěji používané nástroje v produktech založených na aplikaci AutoCAD. Slouží k ovládání zobrazení výkresu a pohybu v něm při prohlížení, úpravách nebo odstraňování geometrie.
Posun pohledu a zoom pohledu se obvykle provádí pomocí myši s kolečkem. Otáčením kolečka se mění zvětšení pohledu a stisknutím kolečka a přetažením se pohled posouvá.
Pomocí možnosti Rychlý příkazu PP lze posouvat pohled dynamicky přesunutím ukazovacího zařízení. Podobně jako u posunu kamery příkaz PP nemění umístění ani zvětšení objektů ve výkresu; mění pouze pohled.

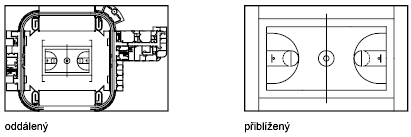

Zvětšení pohledu můžete změnit oddálením a přiblížením, podobně jako oddálení a přiblížení u fotoaparátu. Příkaz ZOOM nezmění absolutní velikost objektů ve výkresu, změní pouze zvětšení pohledu.
Pokud ve výkresu pracujete s malými částmi, pravděpodobně potřebujete během práce často měnit zoom pro celkový náhled na svou práci. Pomocí příkazu Zoom předchozí přejdete rychle zpět na předchozí pohled.
Zde popsané možnosti představují nejčastěji používané nestandardní funkce.

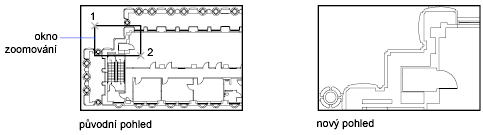

Přiblížení pravoúhlé oblasti zoomováním
Zadáním dvou diagonálních rohů pravoúhlé oblasti lze rychle zoomovat do vámi požadované oblasti ve výkresu.
Levý dolní roh zadané oblasti se stane levým dolním rohem nového pohledu. Tvar přibližované oblasti nemusí nutně souhlasit s tvarem nového pohledu, který je přizpůsobený tvaru výřezu.
Zoomování v reálném čase
Rychlým posunem nahoru nebo dolů zoomujete pohled dynamicky pomocí ukazovacího zařízení. Místní nabídku s dalším nastavením pohledů zobrazíte kliknutím pravým tlačítkem.
Zvětšení jednoho nebo více objektů zoomováním
Příkaz ZOOM s možností Objekty zobrazí pohled s největším možným zvětšením, který obsahuje pouze vybrané objekty.

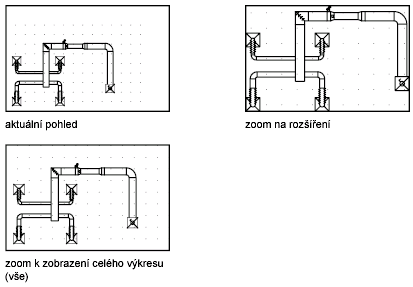

Zoomování, při kterém se zobrazí všechny objekty ve výkresu
Příkaz Zoom maximálně zobrazí pohled s největším možným zvětšením, který zahrnuje všechny objekty ve výkresu. Tento pohled zahrnuje objekty, jejichž hladiny jsou vypnuty, ale nezahrnuje objekty se zmraženými hladinami.
Příkaz Vše zobrazí uživatelem definované meze rastru nebo meze výkresu podle toho, který pohled je větší.
Obnovení předchozího pohledu
Změny pohledů jsou ukládány v programu, dokud je výkres otevřen. Příkaz Zoom předchozí obnoví poslední pohled výkresu tak, že se vrátí zpět o jednu úroveň, podobně jako příkaz Zpět.
Obnovení předchozího pohledu neobnoví změny ve výkresu, obnoven bude pouze pohled.
Panoramování a zoom pomocí touchpadu
- Přiblížení. Roztáhněte palec a ukazováček od sebe.
- Oddálení. Stáhněte palec a ukazováček k sobě.
- Posun pohledu. Táhněte dvěma prsty ve směru, ve kterém chcete posunout obsah.
Zrušte režim touchpadu pomocí možnosti Dotyk, která je zobrazena ve výchozím nastavení na panelu Vybrat režim na pásu karet.
