Dialog Editovat referenci

Určuje, jakou referenci editovat.

Chcete-li vybrat referenci, která má být editována, vyberte v této referenci objekt. Pokud vyberete objekt, který je součástí jedné nebo více vnořených referencí, jsou v dialogu zobrazeny vnořené reference.

Seznam karet

Dialog Editovat referenci obsahuje následující karty:

• Identifikace reference
• Nastavení

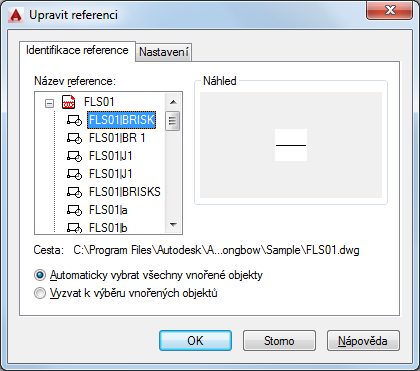

Karta Identifikace reference (dialog Editovat referenci)

Nabízí vizuální pomůcky k identifikaci reference pro editaci a řídí výběr reference.

Název reference

Zobrazí referenci vybranou pro editaci na místě a všechny reference vnořené v rámci editované reference.

Vnořené reference jsou zobrazeny pouze tehdy, pokud je vybraný objekt částí vnořené reference. Pokud je zobrazeno více referencí, vyberte k úpravě konkrétní externí referenci nebo blok. Na místě může být současně editována pouze jedna reference.

Náhled

Zobrazí obrázek náhledu aktuálně vybrané reference.

Obrázek náhledu zobrazí referenci tak, jak byla naposledy uložena ve výkresu. Obrázek náhledu reference není aktualizován při uložení změn zpět do reference.

Cesta

Zobrazí umístění souboru vybrané reference. Pokud je vybraná reference blok, není zobrazena žádná cesta.

Automaticky vybrat všechny vnořené objekty

Určuje, zda jsou v sezení editace reference automaticky obsaženy vnořené objekty.

Vyzvat k výběru vnořených objektů

Určuje, zda jsou vnořené objekty automaticky obsaženy v sezení editace reference.

Karta Nastavení (dialog Editovat referenci)

Nabízí volby pro úpravu referencí.

Vytvářet unikátní názvy hladin, stylů a bloků

Určuje, zda jsou hladiny a jiné pojmenované objekty extrahované z reference unikátně pozměněny.

Pokud je tato volba vybrána, pojmenované objekty a externí reference jsou pozměněny (názvy a přípony se znaky $#$) podobně jako při svázaných externích referencích. Pokud je tato volba vypnuta, názvy hladin a ostatních pojmenovaných objektů zůstávají stejné jako v referenčním výkresu. Pojmenované objekty, které se nezmění a nestanou se tak specifickými, přijmou vlastnosti objektů v aktuálním hostitelském výkresu, které sdílejí stejný název.

Zobrazit definice atributů pro editaci

Řídí, zda jsou všechny variabilní definice atributů v referenci bloku během editace reference vyjmuty a zobrazeny.

Pokud je vybrána volba Zobrazit definice atributů pro editaci, stanou se atributy (kromě atributů konstant) viditelnými a definice atributů jsou pak dostupné pro editaci spolu s vybranou referenční geometrií. Pokud jsou změny uloženy zpět do reference bloku, atributy původní reference zůstanou nezměněny. Nové nebo změněné definice atributů ovlivní pouze následné vložení bloku; atributy existujícího bloku neovlivní. Reference bloků a externí reference bez definice nejsou touto volbou ovlivněny.

Zamknout objekty mimo pracovní sadu

Zamkne všechny objekty, které nejsou v pracovní sadě. To zabrání nechtěnému výběru a úpravě objektů v hostitelském výkresu ve stavu editace reference.

Chování uzamčených objektů je podobné jako u uzamčených hladin. Pokud uzamčené objekty pokusíte editovat, jsou tyto objekty vyfiltrovány z výběrové množiny.
