Zaoblení

Zaoblení spojuje dva objekty obloukem, který je tečný k objektům a má daný poloměr.

Vnitřní roh se nazývá zaoblení a vnější roh se nazývá zakulacení; oba můžete vytvořit pomocí příkazu ZAOBLI.

Zaoblit můžete:

• Oblouky
• Kružnice
• Elipsy a eliptické oblouky
• Úsečky
• Křivky
• Polopřímky
• Spline
• Přímky
• 3D tělesa (není k dispozici v aplikaci AutoCAD LT)

Příkaz ZAOBLI může být použit k zakulacení všech rohů na křivce pomocí jediného příkazu. Také můžete použít možnost Násobné k zaoblení více množin objektů v rámci příkazu.

Poznámka: Zaoblení hraniční šrafy, která byla definována od úsečkových segmentů, odstraní asociativitu šraf. Je-li hranice definována pomocí křivky, asociativita se zachová.

Pokud oba objekty, které zaoblujete, leží ve stejné hladině, oblouk zaoblení bude ležet také v této hladině. V ostatních případech bude oblouk zaoblení umístěn do aktuální hladiny. Hladina ovlivňuje vlastnosti objektů včetně barvy a typu čáry.

Místo oblouku můžete pomocí příkazu PROLNI vytvořit křivku spline, která spojuje dvě úsečky nebo křivky a je k nim tečná.

Oříznutí a protažení zaoblených objektů

Pomocí volby oříznutí je možné určit, zda budou vybrané objekty oříznuty či prodlouženy ke koncovým bodům výsledného oblouku nebo ponechány beze změny.

Nastavení umístění zaoblení

Podle vybraného umístění může mezi vybranými objekty existovat více zaoblení. Porovnejte umístění výběrů a výsledná zaoblení na obrázcích.

Kombinace zaoblení segmentů úseček a křivek

Chcete-li zaoblit úsečky s křivkami, každá úsečka nebo její prodloužení musí protínat jeden z úsečkových segmentů křivky. Je-li zapnutá volba Ořež, zaoblené objekty a oblouk zaoblení se spojí a vytvoří jednu novou křivku.

Zaoblit koncové body otevřené křivky lze také výběrem segmentu křivky před zadáním možnosti křivky. Tato operace vytvoří uzavřenou křivku.

Zaoblení celé křivky

V aplikaci AutoCAD můžete zaoblit celou křivku nebo zaoblení z celé křivky odstranit.

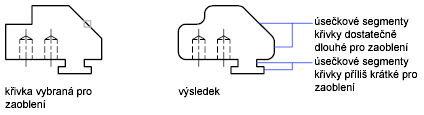

Jestliže nastavíte nenulovou hodnotu poloměru zaoblení, příkaz ZAOBLI vloží oblouky zaoblení do vrcholu každého segmentu křivky, který je dostatečně dlouhý, aby se přizpůsobil poloměru zaoblení.

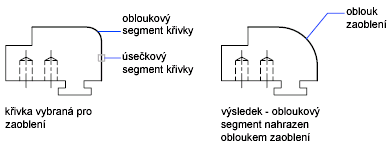

Pokud jsou dva přímé segmenty křivky odděleny obloukovým segmentem mezi nimi, příkaz ZAOBLI odstraní obloukový segment a nahradí jej novým obloukovým segmentem s aktuálním poloměrem zaoblení.

Nastavíte-li poloměr zaoblení na 0, nebudou vloženy žádné oblouky zaoblení. Pokud jsou dva přímé segmenty úsečky odděleny jedním obloukovým segmentem, příkaz ZAOBLI odstraní oblouk a prodlouží segmenty úsečky až do jejich protnutí.

Zaoblení rovnoběžných úseček

Zaoblit můžete rovnoběžné úsečky, přímky a polopřímky. Aktuální poloměr zaoblení se dočasně přizpůsobí a vytvoří oblouk, který je tečný k oběma objektům a umístěný v rovině společné oběma objektům.

První vybraný objekt musí být úsečka nebo polopřímka, druhý vybraný objekt může být úsečka, přímka nebo polopřímka. Oblouk zaoblení se připojí jako na obrázku.
