Cvičení 1: Vytvoření šablony typických řezů

V tomto cvičení použijete některé podsestavy dodávané jako součást aplikace AutoCAD Civil 3D k vytvoření šablon typických řezů pro základní vozovku s vrcholy vozovky a jízdními pruhy, krajnicemi, rigoly, chodníky a sklony ke stávajícímu povrchu.

Poznámka:

Vámi vytvořená šablona typických řezů bude použita k vytvoření modelu koridoru ve výukovém programu Vytvoření základního koridoru.

Vytvoření základny šablony typických řezů

  1. Otevřete výkres Assembly-1a.dwg, který se nachází ve složce výkresů výukových programů.
  2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Šablona typických řezů Vytvořit šablonu typických řezů.
  3. V dialogovém okně Vytvořit šablonu typických řezů zadejte jako název Úplný příčný řez hlavní komunikace. Klepněte na tlačítko OK.
  4. Když se na příkazovém řádku zobrazí výzva k zadání umístění základny šablony typických řezů, klikněte do obdélníku pod zobrazeními profilu.

    Ve výřezu se přiblíží základna šablony typických řezů, která bude vypadat takto:

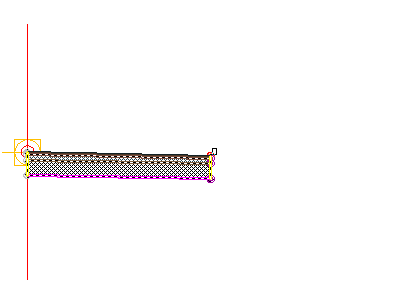

Přidání podsestavy jízdního pruhu

  1. Pokud není zobrazena paleta nástrojů obsahující podsestavy, klikněte na kartu Výchozí panel Palety Palety nástrojů.
  2. Na paletě nástrojů klikněte pravým tlačítkem myši na ovládací panel Palety nástrojů. Klepněte na položku Podsestavy metrických jednotkách.
  3. Klepněte na kartu Pruhy.
  4. Klikněte na položku JízdníPruhKlopeníOsaRotace.
  5. Na paletě Vlastnosti zadejte v části ROZŠÍŘENÉ následující parametry:
    • Strana: Vpravo
    • Šířka: 3,5
    • Případné otáčení: Ne
  6. Ve výkresu klikněte na bod značky na základně šablony typických řezů.

    Podsestava pravého jízdního pruhu je nyní připojená k základně šablony typických řezů.

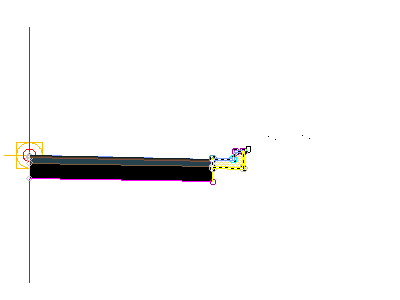

Přidání podsestavy krajnice

  1. V okně Palety nástrojů na kartě Obrubníky klikněte na položku UrbanistickýObrubníkRigolObecný.
  2. Ve výkresu klikněte na body značky na pravém horním okraji jízdního pruhu.
    Poznámka:

    Pokud připojíte podsestavu k nesprávné značce, můžete ji přesunout do správného umístění. Stisknutím klávesy Esc ukončete režim umístění podsestavy. Vyberte podsestavu, kterou chcete přesunout. Při výběru podsestavy se zobrazí modrý úchyt. Vyberte uzel a klikněte na správný bod značky.

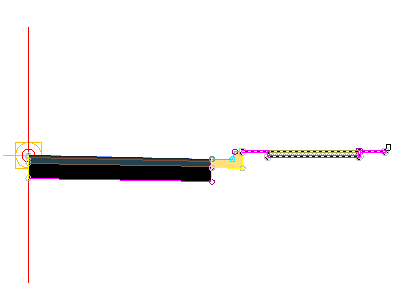

Přidání podsestavy chodníku

  1. V okně Palety nástrojů na kartě Základní klikněte na položku Základní chodník.
  2. Na paletě Vlastnosti zadejte v části ROZŠÍŘENÉ následující parametry:
    • Strana: Vpravo
    • Šířka: 1,5
    • Šířka ochranného pásu 1: 0,5
    • Šířka ochranného pásu 2: 0,5
  3. Ve výkresu klikněte na bod značky v horní zadní části obrubníku.

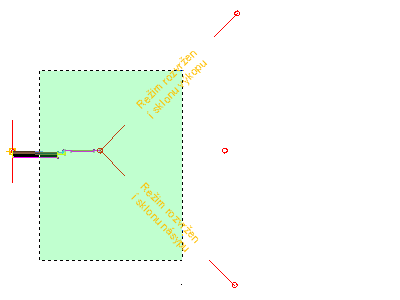

Přidání podsestavy svahování

  1. V okně Palety nástrojů na kartě Základní klikněte na položku ZákladníBočníSvahVýkopuPříkopu.
  2. Na paletě Vlastnosti zadejte v části ROZŠÍŘENÉ následující parametry:
    • Strana: Vpravo
    • Sklon výkopu: 2,000:1
    • Sklon násypu: 4,000:1
  3. Ve výkresu klikněte na body značky na vnějším okraji podsestavy chodníku.
  4. Stiskněte klávesu Esc.

    Tato akce ukončí příkaz pro umístění podsestavy.

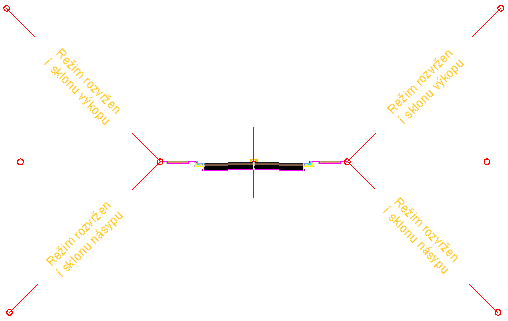

Zrcadlení podsestav na levé straně základny

  1. Ve výkresu vyberte čtyři přidané podsestavy.
  2. Klepněte na pravé tlačítko myši. Klepněte na příkaz Zrcadlit.
  3. Klepněte na bod značky na základně šablony typických řezů.

    Podsestavy se zobrazí na levé straně značky šablony typických řezů. Příkaz Zrcadlit vytvoří zrcadlový obraz vybraných podsestav. Všechny parametry podsestav s výjimkou parametru Strana zůstanou zachovány.

    Poznámka:

    Parametry zrcadlených podsestav nejsou dynamicky propojeny. Při změně hodnoty některého parametru podsestavy na jedné straně základny šablony typických řezů nedojde ke změně na opačné straně.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Úpravy šablony názvů podsestav.
