Výukový program: Návrhy jednoduchých profilů

V tomto výukovém programu vytvoříte jednoduchý existující terén a profily rozvržení pro trasu.

Profil existujícího terénu bude extrahován z povrchu a zobrazí se v něm změny výšky podél horizontální trasy. Profil rozvržení je navržený objekt, který ukazuje navrhovaný sklon a výšky, které mají být vytvořeny. Profily se zobrazují v rastru s poznámkami, který se nazývá zobrazení profilu.

Zobrazení existujícího profilu terénu v zobrazení profilu

1. Otevřete výkres Profile-1.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje existující povrch terénu, trasu, která představuje osu trasy komunikace, a křivku, která představuje osu trasy protínající komunikace. Obdélník v severovýchodním rohu staveniště použijete jako vodítko pro vytvoření zobrazení profilu.

2. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Profil Vytvořit profil povrchu.
3. V dialogu Vytvořit profil z povrchu klikněte na tlačítko Přidat.
   Poznámka:

   V tomto cvičení je dostupná jen trasa První ulice a povrch stávajícího terenu, tyto položky jsou tedy vybrány ve výchozím nastavení.

4. Klepněte na příkaz Nakreslit v zobrazení profilu.
5. V průvodci Vytvoření zobrazení profilu klikněte na položku Vytvořit zobrazení profilu.

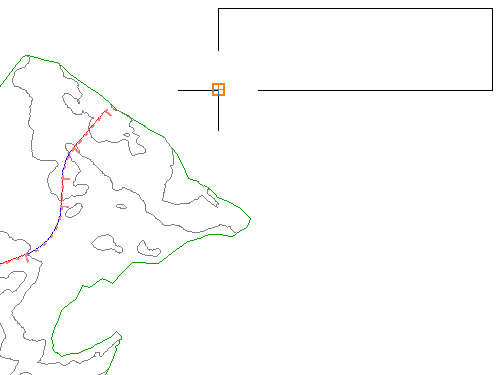

6. Ve výkresu klikněte na levý dolní roh obdélníkového zástupce obsahu.

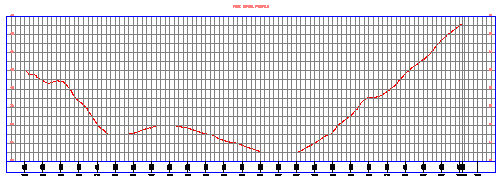

   Zobrazí se zobrazení Profil První ulice, které obsahuje čárkovaný profil, který představuje existující povrch terénu (stávající terén). Levá a pravá strana představují poznámky k výškám. Dolní strana představuje poznámku ke staničení.



Vytvoření profilu rozvržení

1. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle vrstvy _PROF-ROAD-FGCL-PL klikněte na možnost .

   Kružnice v zobrazení profilu použijete jako vodítko k nakreslení profilu rozvržení.

2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Profil Nástroje pro vytvoření profilu.
3. Vyberte zobrazení profilu, které jste vytvořili.
4. V dialogovém okně Vytvořit profil – nakreslit nový zadejte následující parametry:
   • Název: Osa trasy dokončeného sklonu – První ulice
   • Styl profilu: Profil návrhu
   • Sada popisků profilu: Úplná sada popisků
   Klepněte na tlačítko OK.

   Zobrazí se panel nástrojů Nástroje pro návrh profilu. Tento panel nástrojů umožňuje navrhování profilu s využitím vrcholů výškového polygonu nebo entit tečny či oblouku založených na omezení. V tomto cvičení vytvoříte vrcholy výškového polygonu v určených bodech. Tečny se vytvoří mezi vrcholy výškového polygonu, a oblouky budou vytvořeny v každém vrcholu výškového polygonu.

5. Na panelu Nástroje pro návrh profilu v seznamu Nakreslit tečny vyberte položku Nakreslit tečny s oblouky.

   Na příkazovém řádku se zobrazí výzva k určení počátečního bodu.

   Před stanovením počátečního bodu zkontrolujte, že je zapnutý režim Uchopení objektů (UCHOP) a že je zvolen režim Koncový bod a Střed.

6. Na stavovém řádku klikněte pravým tlačítkem myši na Uchopení objektů . Klepněte na položku Nastavení .
7. V dialogovém okně Nastavení kreslení na kartě Uchopení objektů vyberte položku Zrušit vše a poté vyberte položku Koncový bod a Střed . Klepněte na tlačítko OK.
8. Při přesunu zleva doprava umístěte body PVI kliknutím na body s kruhovým středem.
9. Návrh profilu dokončíte stisknutím klávesy Enter.

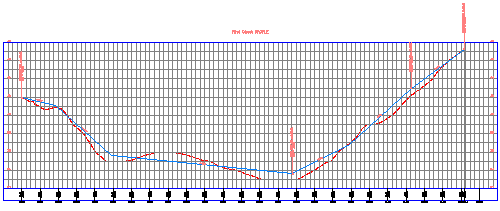

   Modrý profil Osa trasy upraveného terénu se zobrazí se svými popisky v zobrazení profilu.

10. Zavřete panel Nástroje pro návrh profilu.
11. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle vrstvy _PROF-ROAD-FGCL-PL klikněte na možnost. Klepnutím ve výkresu ukončete seznam Řízení hladin.


Chcete-li pokračovat dalším výukovým programem, přejděte k části Použití profilů povrchů.
