Cvičení 5: Práce s projektovými standardy a předvolenými hodnotami kruhového objezdu

V tomto cvičení uložíte skupinu geometrických parametrů formou předvolby, kterou bude možné rychle použít na kruhový objezd.

Předvolby jsou uloženy v souboru projektových standardů, s jehož obsahem se seznámíte v tomto cvičení.

Výběr základny kruhového objezdu

1. Otevřete výkres Roundabout-Preset.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Upravit panel Návrh Křižovatka.
3. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Upravit kruhový objezd.

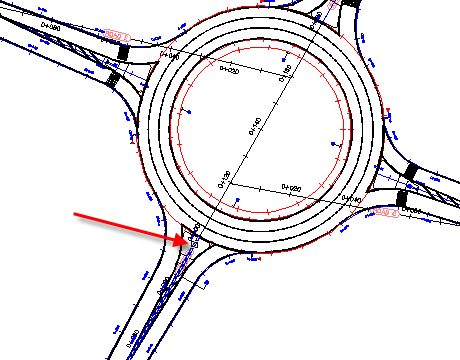

4. Klepněte na trasu Kruhový_objezd_OSTRŮVEK.


Určení předvoleb vozovky kruhového objezdu

1. V dialogu Kruhový objezd – vozovka kruhového objezdu klepněte v poli Předdefinované parametry k importu na tlačítko .
2. V dialogu Předvolba – přidat zadejte do pole Název předvolby text R = 40.
3. V části Parametry kruhového objezdu zadejte následující parametry:
   • Vnější poloměr: 40
   • Šířka vozovky jízdního pásu: 10
   • Šířka prstence: 3
4. V části Parametry značení zadejte následující parametry:
   • Vnější odsazení: 0,5
   • Vnitřní odsazení: 0,5
   • Tloušťka čáry značení: 0,3
   • Počet jízdních pruhů k vyznačení: 3
   • Tloušťka značení jízdního pruhu: 0,2
   • Typ čáry značení jízdního pruhu: ČÁRKOVANÁ
5. Klepněte na tlačítko OK.
   Poznámka:

   V dialogu Vytvořit kruhový objezd – vozovka kruhového objezdu je v části Výkresové standardy v poli Soubor výkresových standardů kruhového objezdu uveden soubor xml, v němž jsou uloženy předvolby. S obsahem tohoto souboru se podrobně seznámíte na konci tohoto cvičení.

6. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.

Určení předvoleb větve křižovatky

1. V dialogu Vytvořit kruhový objezd – větev křižovatky klepněte v poli Předdefinované parametry k importu na tlačítko .
2. V dialogu Předvolba – přidat zadejte do pole Název předvolby text R = 40.
3. V části Parametry větve křižovatky zadejte následující parametry:
   • Šířka výstupní vozovky: 5
   • Výstupní poloměr: 25
   • Délka výstupního rozšíření: 80
   • Typ výstupního rozšíření: Úsečka
   • Šířka ve výjezdu: 4,5
   • Šířka vstupní vozovky: 4,5
   • Vstupní poloměr: 20
   • Délka vstupního rozšíření: 80
   • Typ vstupního rozšíření: Úsečka
   • Šířka na vjezdu: 4,25
4. Klepněte na tlačítko OK.
5. V dialogu Vytvořit kruhový objezd – ětev křižovatky klepněte na tlačítko Použít na vše.
6. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.

Určení předvoleb ostrůvku

1. V dialogu Vytvořit kruhový objezd – ostrůvky klepněte v poli Předdefinované parametry k importu na tlačítko .
2. V dialogu Předvolba – přidat zadejte do pole Název předvolby text R = 40.
3. V části Parametry pomocného trojúhelníku zadejte následující parametry:
   • Délka: 60
   • Základna: 4,5
4. V části Parametry dělicího ostrůvku zadejte následující parametry:
   • Vytvořit přechod (délka): 3
   • Zaoblení na výstupu: 1
   • Odsazení od kruhu na výstupu: 1
   • Odsazení na výstupu: 0,5
   • Odsazení na výjezdu: 0,3
   • Zaoblení ve vrcholu: 0,25
   • Celková délka ostrůvku: 1,5
   • Délka základny ostrůvku: 8
   • Zaoblení na vstupu: 1
   • Odsazení od kruhu na vstupu: 0,5
   • Odsazení na vstupu: 0,5
   • Odsazení na vjezdu: 1
   • Zaoblení na přechodu: 0,5
5. Klepněte na tlačítko OK.
6. V dialogu Vytvořit kruhový objezd – ostrůvky klepněte na tlačítko Použít na vše.
7. Klepněte na tlačítko Další umístěné u dolního okraje dialogu. Klepněte na tlačítko Dokončit.

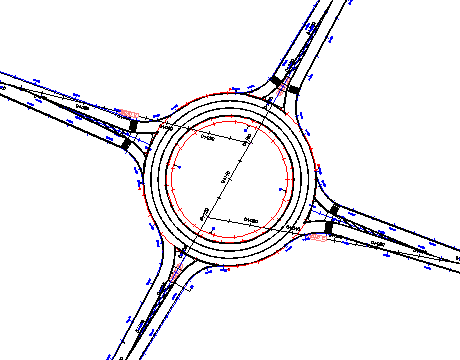

   Kruhový objezd je aktualizován tak, aby odrážel parametry, které jste definovali jako předvolbu. Definované parametry budou k dispozici při vytváření dalšího kruhového objezdu.



Podrobné seznámení se souborem projektových standardů kruhového objezdu

1. V Průzkumníku Windows přejděte do složky Data\Corridor Design Standards\Metric. Ve výchozím prohlížeči webových stránek otevřete soubor Autodesk Civil 3D Metric Roundabouts Presets.xml.
2. Pod položkou RoundaboutPresetsStandardPresetsUS standardType=”CS-cz” si prohlédněte obsah následujících bloků:
   • RoundaboutPreset name=”R = 40”
   • ApproachPreset name=”R = 40”
   • IslandsPreset name=”R = 40”

   Tyto bloky obsahují parametry, které jste již zadali v tomto cvičení. Pokud jste dobře obeznámeni s kódem XML, můžete tento soubor upravit přímo a přidat předvolby, aniž byste museli v aplikaci AutoCAD Civil 3D použít dialog Předvolba – přidat.

3. Zavřete Průzkumník Windows a prohlížeč webových stránek.

Úprava předvolby

1. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Upravit kruhový objezd.
2. Klepněte na trasu Přístup_JS.

3. V dialogu Kruhový objezd – větve křižovatky vyberte v poli Předdefinované parametry k importu možnost R = 40. Klepněte na tlačítko .
4. V dialogu Předvolby – upravit změňte v části Parametry větve křižovatky následující parametry:
   • Šířka vstupní vozovky: 9
   • Typ vstupního rozšíření: Oblouk
5. Klepněte na tlačítko OK.
6. U horního okraje dialogu Vytvořit kruhový objezd – větve křižovatky vyberte v rozevíracím seznamu možnost Přístup od jihu k severu (1).
7. V poli Předdefinované parametry k importu vyberte možnost R = 40.
8. Dvakrát klepněte na tlačítko Další umístěné u dolního okraje dialogu. Klepněte na tlačítko Dokončit.

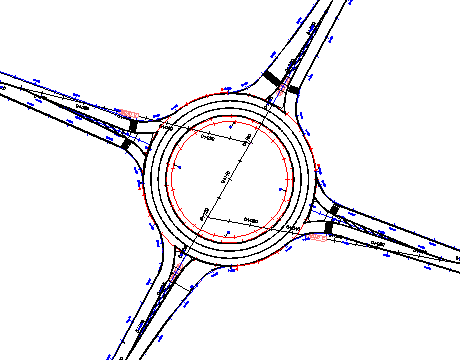

   Severní a jižní větve křižovatky kruhového objezdu se aktualizují, aby odrážely nové předvolby. Ostatní větve křižovatky se nezmění, protože jste na ně nové předvolby nepoužili.



Odstranění předvolby

1. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Upravit kruhový objezd.
2. Klepněte na trasu Přístup_JS.
3. V dialogu Kruhový objezd – větve křižovatky vyberte v poli Předdefinované parametry k importu možnost R = 40. Klepněte na tlačítko .

   Předvolba bude odstraněna v seznamu.

4. V poli Předdefinované parametry k importu vyberte možnost RG = 12. Klepněte na tlačítko .

   Předvolbu nelze odstranit, protože je součástí aplikace AutoCAD Civil 3D. Upravit nebo odstranit lze pouze uživatelem definované předvolby.

5. Klepněte na tlačítko OK.
6. V dialogu Vytvořit kruhový objezd – větve křižovatky klepněte na tlačítko Storno.
