Cvičení 1: Nastavení okna výkresu

V tomto cvičení nakonfigurujete okno výkresu pomocí pojmenovaných pohledů a výřezů.

Rozdělení kreslicí plochy na několik samostatných výřezů

1. Otevřete výkres Intro-2.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje povrch existujícího terénu, několik tras a několik zobrazení profilu obsahujících existující terén a profily rozvržení.

2. Klikněte na kartu Zobrazit panel Výřezy a Seznam konfigurací výřezůDva: Vertikální.

   Zobrazí se dva výřezy. Každý výřez je samostatným oknem, ve kterém se můžete posunout nebo přiblížit na různé pohledy výkresu. Můžete vytvořit vlastní konfigurace výřezů a uložit je pro pozdější potřebu.

3. Klepněte do některého z výřezů.

   Při kliknutí do výřezu je ztmavením rámečku indikováno, který výřez je právě aktivní. Klepnutím aktivujte výřez na levé straně.

4. Na příkazovém řádku zadejte ZE.

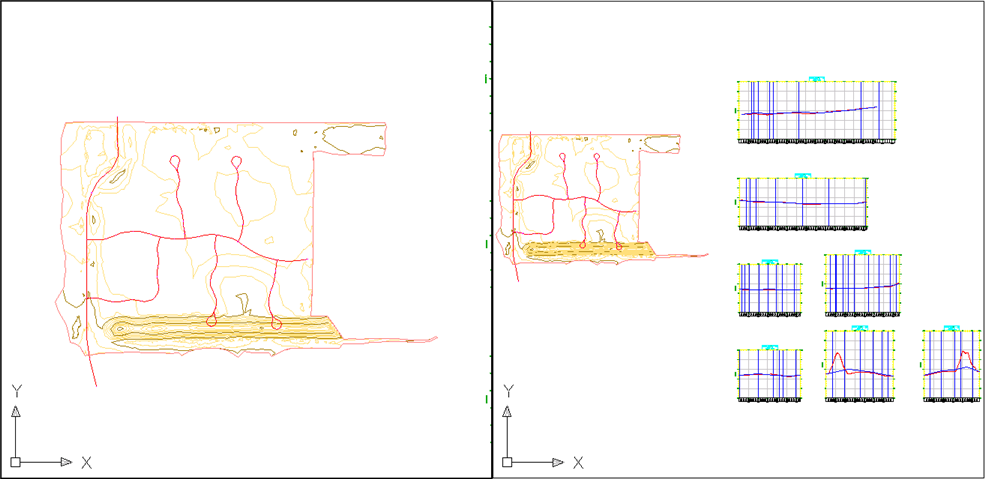

   V levém výřezu se zobrazí povrch a zobrazení profilu.

Použití uloženého pohledu výkresu

1. Klepnutím aktivujte výřez na levé straně.
2. Klikněte na kartu Pohled panel Pohledy položku Rozsah povrchu.

   V levém výřezu se zobrazí rozsah povrchu stávajícího terénu.



   V tomto výkresu byly vytvořeny tři pohledy. Každý pojmenovaný pohled má specifické zvětšení, polohu, orientaci a stav hladin. Pojmenované pohledy se ukládají společně s výkresem a lze je kdykoli použít. Když se na vašem výkrese zobrazí určitý pohled, do kterého se chcete vrátit, můžete ho uložit jako pojmenovaný pohled tak, že kliknete na kartu Pohled panel Pohledy položku Pojmenované pohledy

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Změna zobrazení objektu.
