Cvičení 3: Vizualizace koridoru

V tomto cvičení provedete vizualizaci koridoru pomocí funkcí rendrování a šrafování aplikace AutoCAD Civil 3D.

Rendrování koridoru vyžaduje, abyste všem příslušným propojením podsestav přiřadili rendrovaný materiál aplikace AutoCAD. Rendrování vytváří realistický obraz koridoru, který je vhodný pro prezentaci na obrazovce.

Při použití šrafování u koridoru je nutné, abyste u příslušných propojení podsestav použili Styl výplně plochy materiálu. Šrafování vytváří méně realistické znázornění povrchu než rendrování, šrafování se však v aplikaci AutoCAD snadno tiskne.

Toto cvičení navazuje na Cvičení 2: Vytvoření hranic povrchu koridoru.

Nanesení 3D rendrovaných materiálů na koridor

  1. Otevřete soubor Corridor-5c.dwg, který se nachází ve složce výkresů výukových programů.
  2. Ve výkresu vyberte koridor.
    Tip:

    Máte-li potíže s výběrem koridoru ve výkresu, přejděte na kartu Prospektorprostoru nástrojů. Rozbalte kolekci Koridory. Klepněte pravým tlačítkem na název koridoru a zvolte možnost Vybrat.

    Nejprve použijete rendrované materiály na kódy spojnic koridoru.

  3. Klikněte na kartu Koridor panel Upravit koridor rozevírací seznam Upravit styly sad kódů.
  4. V dialogu Upravit sadu kódů ověřte, zda je v části Styl sady kódů vybrána možnost Všechny kódy.

    Ve sloupci Rendrovaný materiál prozkoumejte materiály, které jsou nastaveny pro propojení zahrnutá do podsestav aktuálního koridoru. Při rendrování modelu koridoru budou tyto materiály zobrazeny u jednotlivých propojení:

    • Svahování_Výkop: Exteriér.Výsadba.Trávník.Krátký
    • Svahování_Násyp: Exteriér.Výsadba.Trávník.Krátký
    • Příkop: Exteriér.Výsadba.Trávník.Hustý
    • Štěrk: Exteriér.Výsadba.Štěrk.Smíšený
    • Střední dělicí pás: Exteriér.Výsadba.Trávník.Krátký
    • Zpevnění: Exteriér.Zpevnění – Povrchová úprava.Asfalt
    • Napojení_sklonu: Exteriér.Výsadba.Trávník.Krátký
  5. Klepněte na tlačítko OK.

Skrytí a rendrování povrchů koridoru

  1. Klikněte na panel Zobrazit panel Pohledy seznam Pojmenované pohledyKoridor_ 3D pohled.

    Výkres je překreslen na trojrozměrné zobrazení koridoru.

  2. V Prostoru nástrojů rozbalte na kartě Prospektor kolekci Povrchy.
  3. Klepněte pravým tlačítkem na povrch Koridor – (1) Střední dělicí pás. Klepněte na Vlastnosti povrchu.
  4. V dialogu Vlastnosti povrchu na kartě Informace změňte Styl povrchu na Skrytí povrchu. Klepněte na tlačítko OK.

    Styl Skrytí povrchu má všechny své komponenty vypnuty, což rendrovanému materiálu povrchu umožňuje, aby byl ignorován. Metoda rendrování použitá v tomto cvičení využívá rendrované materiály, které jsou přiřazeny kódům spojnic podsestav, a ne samotnému povrchu.

  5. Zopakováním kroků 2 a 3 použijte styl Skrýt povrch u povrchů Koridor – (1) Zpevnění a Koridor – (1) Horní.
    Poznámka:

    U povrchu Koridor – (1) Srovnávací rovina již byl použit styl Skrytí povrchu.

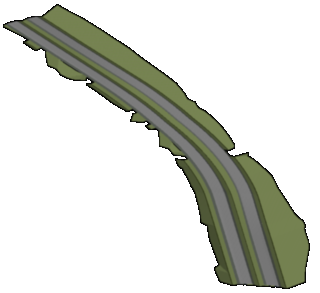

  6. Zadáním příkazu RENDER na příkazovém řádku vyrendrujte koridor v 3D pohledu pomocí rendrovaných materiálů použitých u propojení podsestav.

    Dále u koridoru zobrazíte 2D šrafovací vzory, a to aplikací stylů tvaru na příslušná propojení podsestav.

Použití 2D šrafování u modelu koridoru

  1. Klikněte na kartu Zobrazit panel Pohledy seznam Pojmenované pohledyKoridor_vše.

    Výkres je překreslen na půdorysný pohled.

  2. Ve výkresu vyberte koridor.
  3. Klikněte na kartu Koridor panel Upravit koridor rozevírací seznam Upravit styly sad kódů.
  4. V dialogu Upravit sady kódů ověřte, zda je v části Styl sady kódů vybrána možnost Všechny kódy se šrafováním.

    Ve sloupci Styl výplně plochy materiálu byla výplň použita na všechna propojení podsestav, která jste prozkoumali v předchozím postupu. U Napojení_sklonu však není Styl výplně plochy materiálu přiřazen. V další části použijete styl úpravou stylu sady kódů.

  5. Klikněte na tlačítko Upravit aktuální výběr.
    Poznámka:

    Dialog Styl sady kódů můžete otevřít také z Prostoru nástrojů na kartě Nastavení. Rozbalte nabídku ObecnéVíceúčelové stylyStyly sady kódů. Klikněte pravým tlačítkem na příslušnou sadu kódů a klikněte na příkaz Upravit.

  6. V dialogu Styl sady kódů nastavte na kartě Kódy v poli Napojení na řádku Napojení_sklonu položku Styl výplně plochy materiálu na možnost Pruhové šrafování .
  7. Dvakrát klikněte na tlačítko OK.

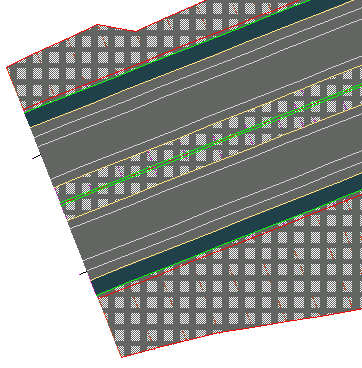

    Styly výplně plochy materiálu budou naneseny na 2D model koridoru. Přibližte pohled na začátek koridoru a prozkoumejte šrafované vzory.
