Cvičení 1: Změna pořadí zobrazení stylu parcely

V tomto cvičení budete ovládat zobrazení překrývajících se hran parcel.

Položka Pořadí zobrazení stylu parcely v aplikaci AutoCAD Civil 3D určuje, které linie pozemku budou viditelné v místech překrytí různých typů.

Změna pořadí zobrazení stylu parcely

1. Otevřete výkres Parcel-3A.dwg, který se nachází ve složce výkresů výukových programů.
2. V Prostoru nástrojů rozbalte na kartě Prospektor kolekci StaveništěStaveniště 1. Klepněte pravým tlačítkem myši na kolekci Parcely. Klepněte na příkaz Vlastnosti.

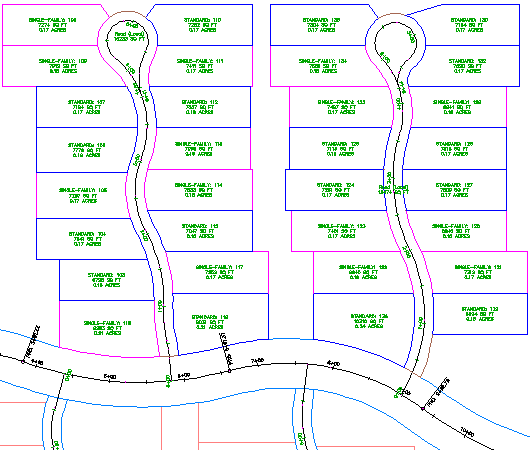

   V oblasti Pořadí zobrazení stylů parcely si povšimněte, že parcely stylu Jednotlivý-Rodinný mají nejvyšší pořadí zobrazení, což vysvětluje, proč jejich fialové čáry překrývají modré čáry stylu Standardní.


3. V seznamu Pořadí zobrazení stylu parcely vyberte možnost Standardní a kliknutím na položku jej přesuňte na nejvyšší místo v pořadí.
4. Klepněte na tlačítko Použít.

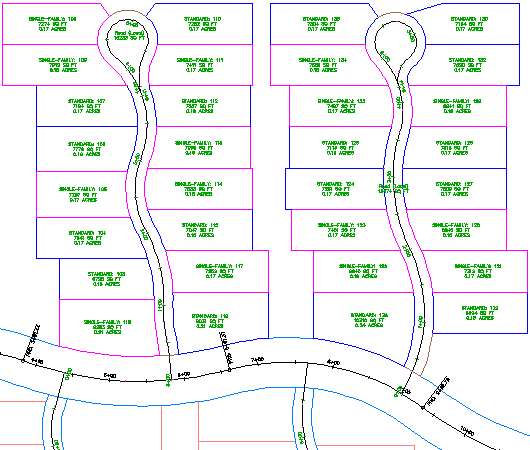

   Poté, co se model zregeneruje, si povšimněte, že modrými Standardními liniemi pozemku byly přepsány růžové linie, pro pozemky stylu Jednotlivý-rodinný.


5. Opakujte kroky 3 a 4, přiřaďte však stylu Pozemek nejvyšší pořadí zobrazení.

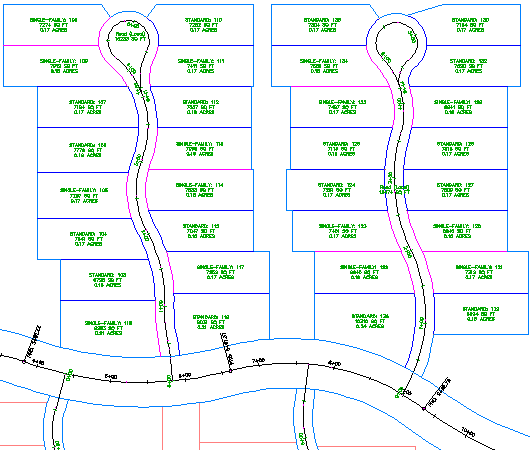

   Při tomto nastavení se kolem rozsahu staveniště zobrazí světle modrá čára.



   Dále si podrobně projděte: Změňte znovu pořadí zobrazení tak, že parcely Vozovka (místní) přesunete nahoru v pořadí zobrazení a pak je přesunete mezi položky Standardní a Jednotlivý-rodinný. Tato nastavení změní zobrazení zakřivených hran vozovky.

6. Klepněte na tlačítko OK.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Export dat parcel.
