Cvičení 2: Vytvoření koridoru směrově rozdělené dálnice

V tomto cvičení vytvoříte koridor směrově rozdělené silnice.

Toto cvičení navazuje na část Cvičení 2: Vytvoření šablony typických řezů dělené dálnice.

Vytvoření koridoru směrově rozdělené silnice

Poznámka:

V tomto cvičení se používá výkres Corridor-3a.dwg z předchozího cvičení nebo můžete otevřít výkres Corridor-3b.dwg ze složky výkresů výukových programů.

1. Klikněte na kartu Výchozí panel Vytvořit návrh Koridor.
2. V dialogu Vytvořit koridor zadejte následující parametry:
   • Název: Směrově rozdělená silnice
   • Trasa: Osa trasy (1)
   • Profil: Rozvržení (1)
   • šablona typických řezů:směrově rozdělená silnice
   • Cílový povrch: Stávající terén
   • Nastavit parametry základny a oblasti: nezaškrtnuto

     Pokud není zaškrtnuta možnost Nastavit parametry základny a oblasti, jsou u koridoru použita výchozí nastavení vytvoření koridoru.

3. Klikněte na tlačítko OK.

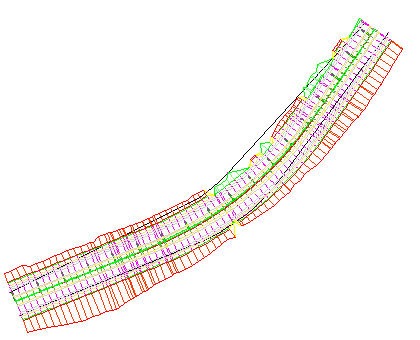

Vytvoří se model koridoru, který bude vypadat takto:

Chcete-li pokračovat dalším výukovým programem, přejděte k části Zobrazení a úpravy řezů.
