Cvičení 1: Zobrazení dat zaměření

V tomto cvičení použijete kartu Prostoru nástrojůZaměření a panoramatické pohledy pro zobrazení některých dat importovaných ze souboru měřického zápisníku.

Také budete procházet nově vytvořenou sítí a objekty polygonů na výkrese a na kartě aplikace AutoCAD Civil 3DProspektor.

Zobrazení dat zaměření

Poznámka:

V tomto cvičení se používá výkres Survey-3.dwg, který jste uložili ve složce Data mých výukových programů Civil 3D během předchozích cvičení. Pokud jste to neudělali, můžete použít kopii výkresu Survey-3.dwg, která je ve složce Výkresy výukových programů, ale budete mít duplicitní objekty, když budete aktualizovat data zaměření.

1. V Prostoru nástrojů na kartě Zaměření rozbalením položky Databáze zaměřeníZaměření 1SítěSíť zaměření 1 zobrazte kolekce dat zaměření včetně řídicích bodů, směrů a nastavení.
   Poznámka:

   Pokud kolekci nelze rozbalit, klikněte pravým tlačítkem myši na název databáze a klikněte na příkaz Otevřít k úpravám.

2. Řídicí body zobrazíte kliknutím na kolekci Řídicí body.

   Řídicí body jsou zobrazeny v seznamu Prostoru nástrojů.

   Poznámka:

   Ve výchozím nastavení, kdy je Prostor nástrojů ukotven, se seznam nachází ve spodní části Prostoru nástrojů.

3. Nastavení zobrazíte výběrem kolekce Nastavení.

   Nastavení jsou zobrazena v seznamu Prostoru nástrojů.

4. Chcete-li zobrazit měření pro určité nastavení, klikněte pravým tlačítkem myši na nastavení a klikněte na příkaz Upravit měření.

   Zobrazí se pohled Editor měření se všemi měřeními pro zvolené nastavení.

   Poznámka:

   Měření pro dané nastavení jsou ve výkresu zvýrazněna.

5. Kliknutím na tlačítko zavřete Editor měření.
6. Polygony zobrazíte výběrem kolekce Polygony.

   Polygony jsou zobrazeny v seznamu Prostoru nástrojů.

7. V Prostoru nástrojů klikněte na kartu Prospektor a rozbalením kolekce Zaměření zobrazte kolekce sítí a polygonů zaměření.

   Jedná se o kolekce pro síť zaměření a objekty výkresu polygonu, na rozdíl od dat databáze zaměření, která jsou zobrazena na kartě Zaměření.

Přechod k datům zaměření

1. Chcete-li zobrazit polygon ve výkresu, rozbalte na kartě Prospektor kolekci Polygony, klikněte pravým tlačítkem myši na název polygonu, například BLDG1, a klikněte na příkaz Zoom na.

   Provede se přiblížení výkresu na zvolený polygon.

2. Ve výkresu vyberte přiblížený polygon. Klikněte pravým tlačítkem myši. Klikněte na příkaz Přejít na data zaměření.

   Prostor nástrojů se přepne na kartu Zaměření se zvoleným polygonem. Data zaměření polygonu jsou uvedena v Editoru polygonů.

   Poznámka:

   Pokud použijete výkres Survey-3.dwg, který je ve složce Výkresy výukových programů, budete informováni, že asociovaná databáze zaměření není k dispozici. Klikněte na tlačítko OK.

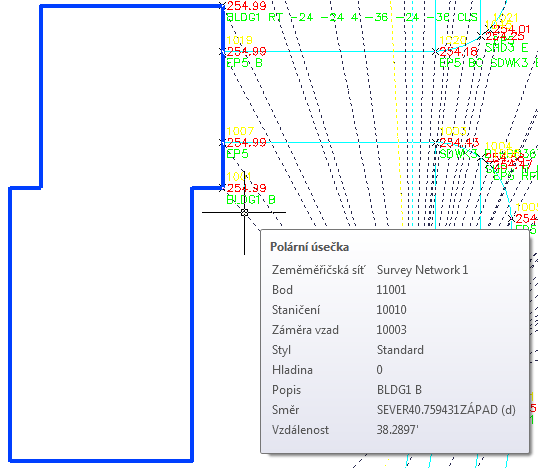

3. V okně výkresu umístěte ukazatel na jednu z komponent sítě zaměření protažené z BLDG1. V popisku nástroje se zobrazí vlastnosti objektu sítě.

4. Klikněte pravým tlačítkem na objekt sítě. Klikněte na možnost Přejít na síť zaměření.

   V Prostoru nástrojů je na kartě Zaměření vybrána síť zaměření. V zobrazení seznamu jsou pro síť zaměření uvedena data zaměření.

5. Se stisknutou klávesou Ctrl klikněte na jednu z komponent sítě zaměření zobrazenou v předchozím obrázku. Klikněte pravým tlačítkem myši. Klikněte na příkaz Přejít na data zaměření.

   Příslušná nastavení jsou zvýrazněna v pohledu Editor měření.

6. Kliknutím na ikonu můžete pohled Editor měření zavřít.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Úpravy polygonu.
