Cvičení 5: Práce s trasami a parcelami

V tomto cvičení vytvoříte trasu mimo staveniště a přemístíte existující trasy mimo staveniště. Tyto postupy umožňují eliminovat vytvoření nežádoucích parcel vzniklých působením tras na staveniště.

Pokud se trasa nachází na staveništi, vytvoří nové parcely, pokud zformuje uzavřené oblasti, a to tím, že protne sebe sama nebo jiné trasy či parcely na stejném staveništi.

Podrobné seznámení s trasami na staveništi

1. Otevřete soubor Parcel-1E.dwg, který se nachází ve složce výkresů výukových programů.

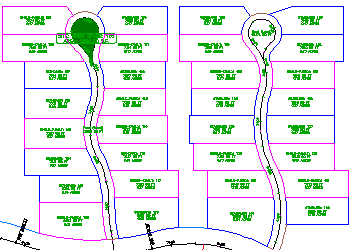

   Tento výkres obsahuje mimo hlavní vozovky Západ-Východ pět dalších cest. Dvě vozovky na severní straně mají osy trasy, které vytvořily parcely na vozovce a středovém ostrůvku slepé ulice. V průběhu několika dalších kroků převedete osu trasy jedné z vozovek Jižní strany na trasu a zamezíte tomu, aby formovala parcely.

2. V Prostoru nástrojů rozbalte na kartě Prospektor položku StaveništěStaveniště 1TrasyOsy tras.

   Všimněte si, že se čtyři existující osy trasy nacházejí ve Staveništi 1 i když je kolekce nejvyšší úrovně Trasy (nad kolekcíStaveniště) prázdná.

Vytvoření trasy mimo staveniště

1. Klepněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Trasa položka Vytvořit trasu z objektů.
2. Na výzvu vyberte červenou osu trasy pro vozovku ve spodní polovině výkresu.
3. Dvakrát stiskněte klávesu Enter.

   Zobrazí se dialogové okno Vytvořit trasy z objektů. Všimněte si, že ve výchozím nastavení bude možnost Staveniště nastavena na volbu <Žádné>.

4. Klepněte na tlačítko OK.
5. Rozbalte nejvyšší úroveň kolekce TrasyTrasy osy trasy na kartě Prospektor.

   Všimněte si, že se nové trasy umístily v kolekci Trasy, a nevytvořily parcelu ve slepě zakončeném středovém ostrůvku. Je tomu tak proto, že jste přijali výchozí volbu <žádný>Staveniště, když jste byli vyzváni k výběru staveniště v kroku 3. V několika dalších krocích přesunete jednu ze dvou slepě zakončených tras vozovky mimo její stávající staveniště a do kolekce nejvyšší úrovně Trasy.

Přesunutí tras ze staveniště

1. V Prostoru nástrojů na kartě Prospektor klepněte pravým tlačítkem myši na položku Trasa – (4), což je trasa slepé ulice severovýchodně od trasy, kterou jste vytvořili. Klepněte na příkaz Přemístit do staveniště.
2. V dialogovém okně Přemístit do staveniště se ujistěte, že je u položky Cílové staveniště použito nastavení <Žádné> .
3. Klepněte na tlačítko OK.

   V Prostoru nástrojů na kartě Prospektor byla Trasa – (4) přesunuta do kolekce nejvyšší úrovně Trasy. V okně výkresu byl ze středového ostrůvku slepé ulice odebrán popisek parcely a šrafování.



   Dále si podrobně projděte: Zopakováním předchozích kroků přemístěte Trasu – (3) do kolekce nejvyšší úrovně Trasy.

4. Zavřete soubor Parcel-1E.dwg.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Úpravy dat parcel.
